Главная » ТРУБЫ И ФИТИНГИ » Аксиальные фитинги » Аксиальные фитинги Stout

Аксиальные фитинги Stout

Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

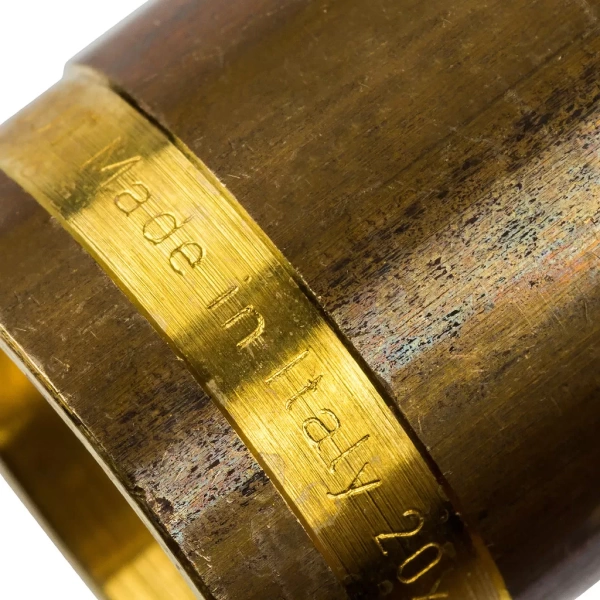

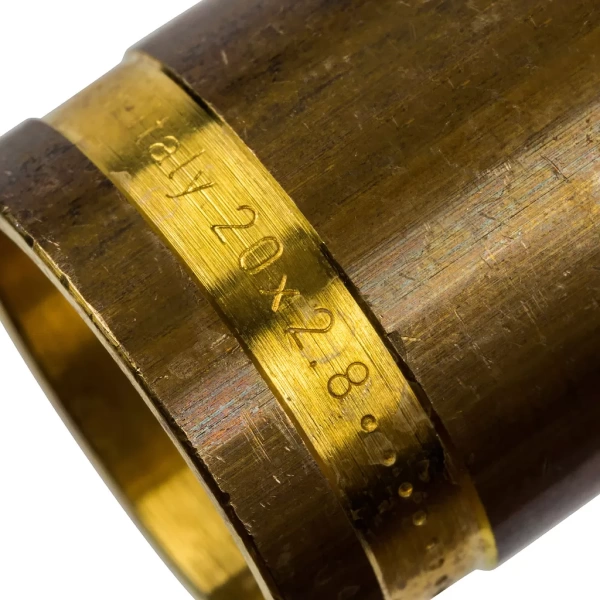

Монтажная гильза 16 10 120 латунь SFA-0020-000016 45 р.

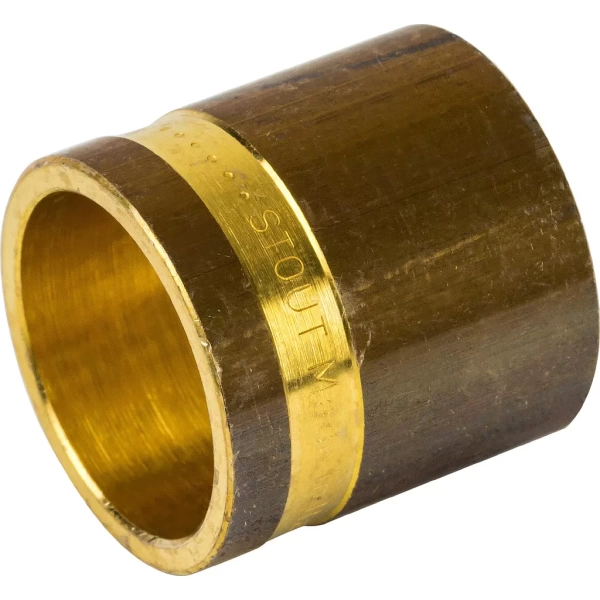

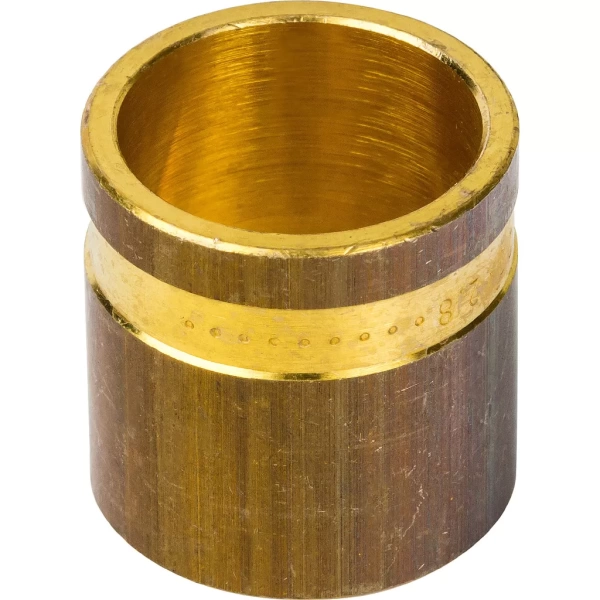

Монтажная гильза 20 10 120 латунь SFA-0020-000020 47 р.

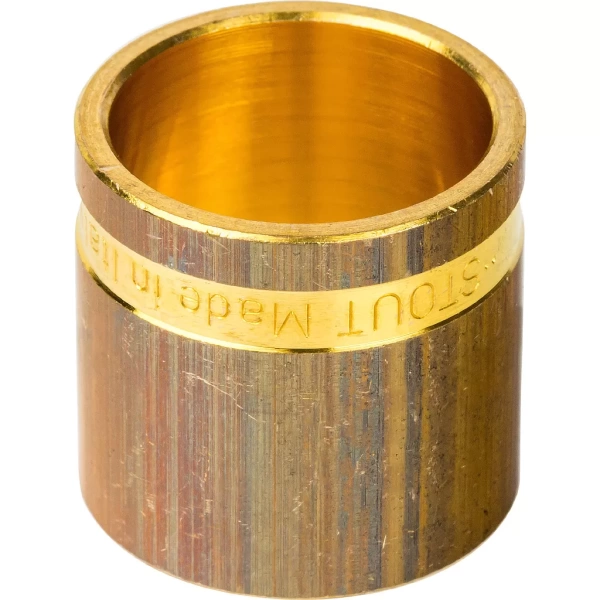

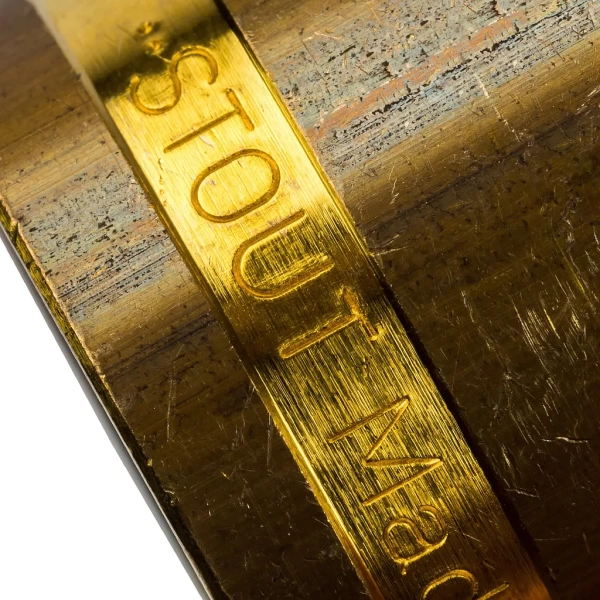

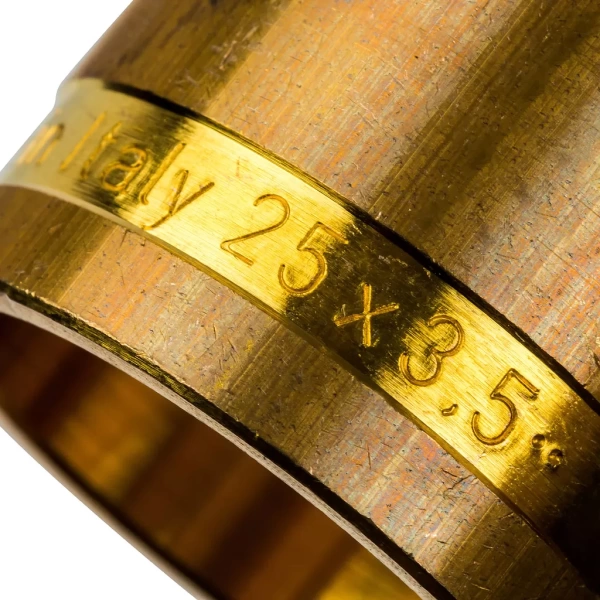

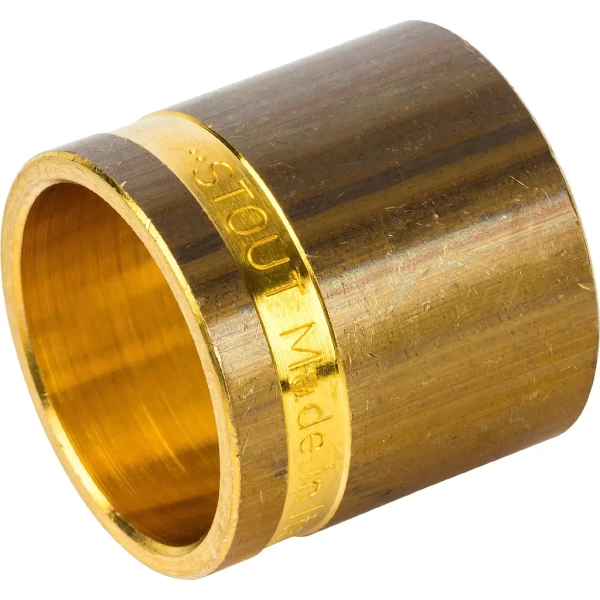

Монтажная гильза 25 10 120 латунь SFA-0020-000025 73 р.
Монтажная гильза 32 10 120 латунь SFA-0020-000032 150 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

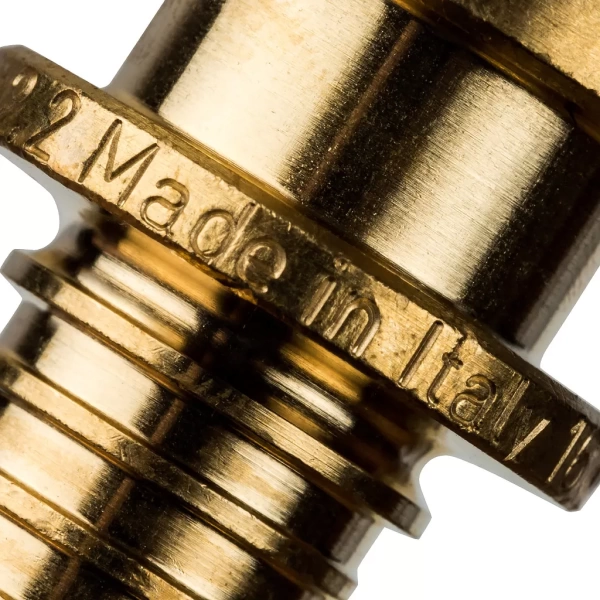

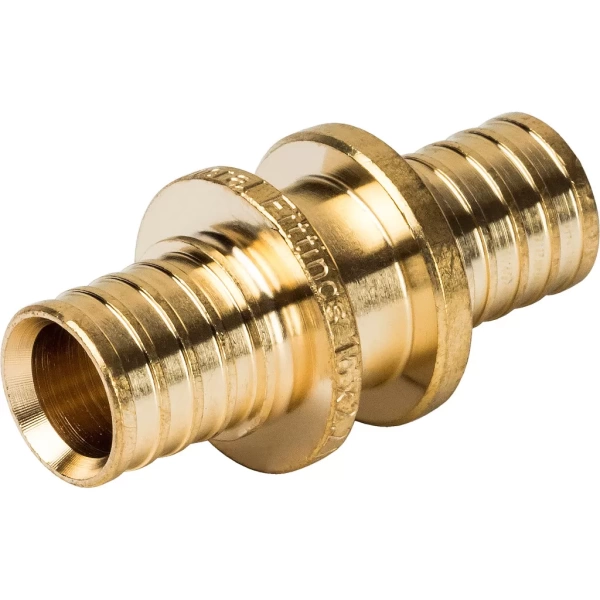

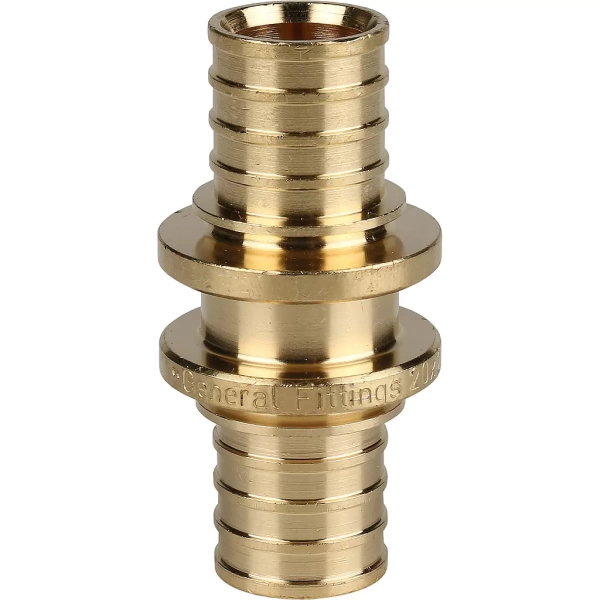

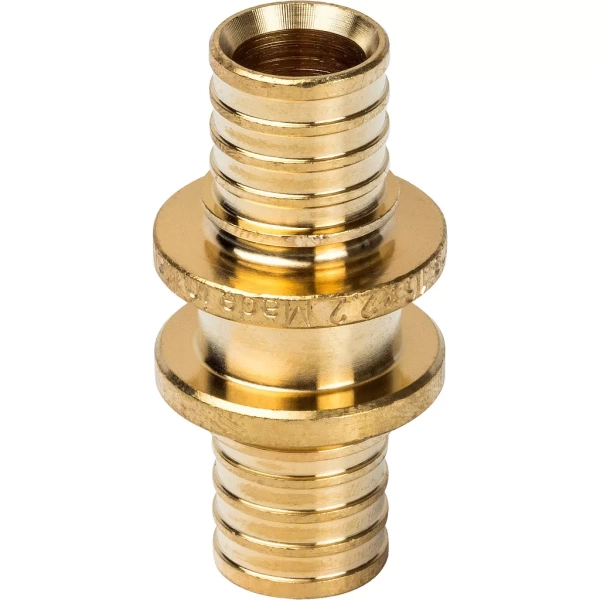

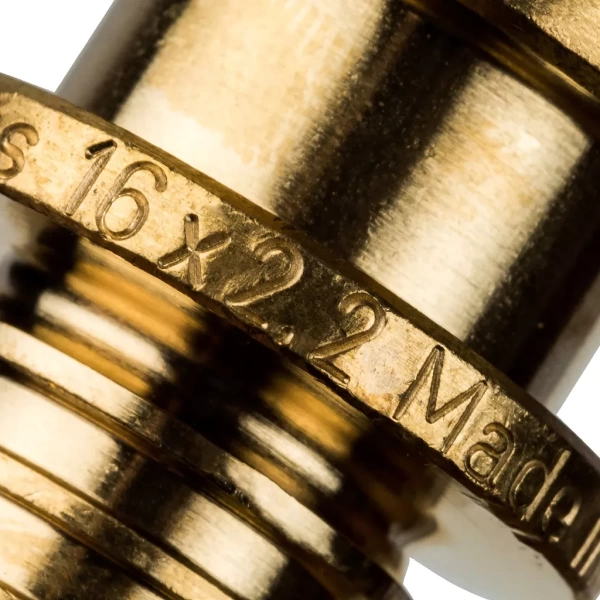

Муфта 16 10 120 латунь SFA-0003-000016 85 р.

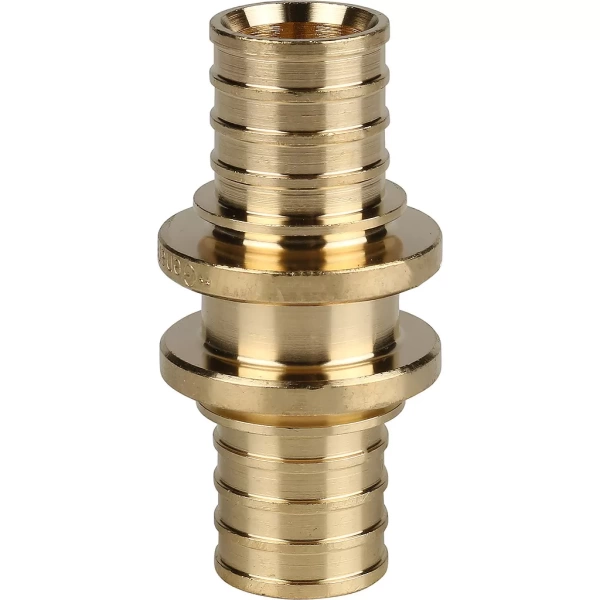

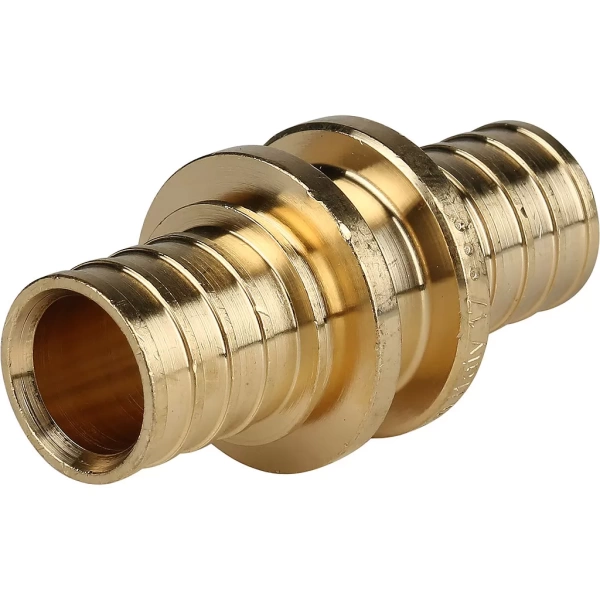

Муфта 20 10 120 латунь SFA-0003-000020 126 р.
Муфта 25 10 120 латунь SFA-0003-000020 200 р.
Муфта 32 10 120 латунь SFA-0003-000020 371 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

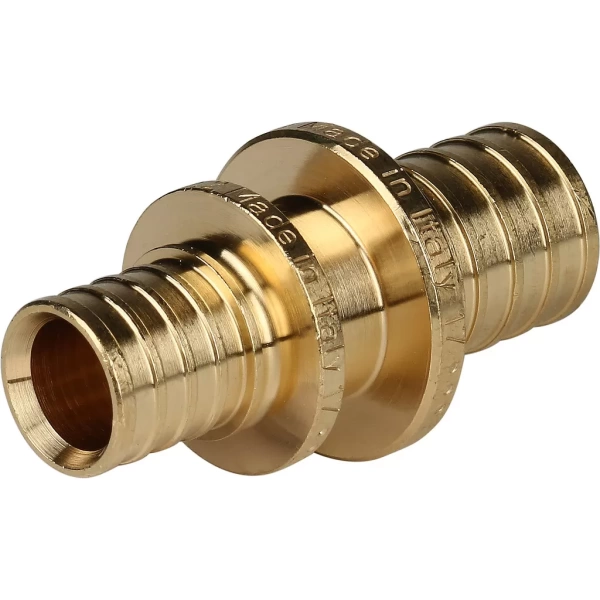

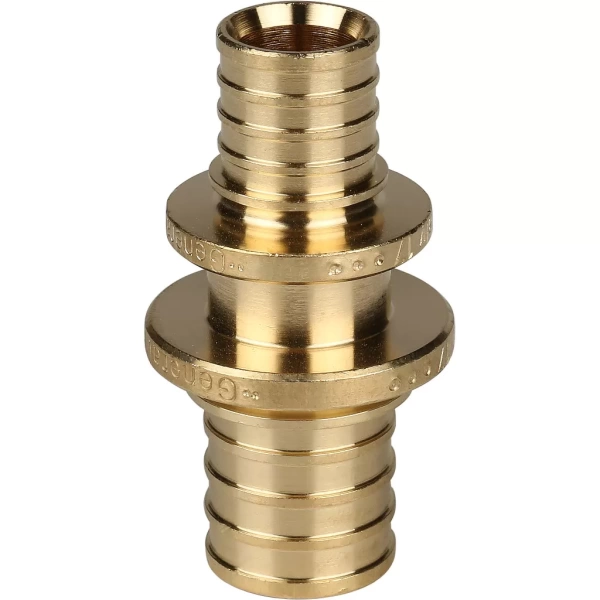

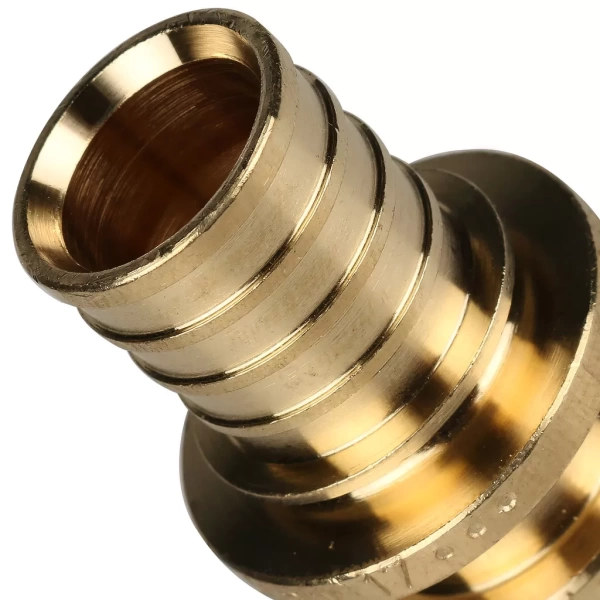

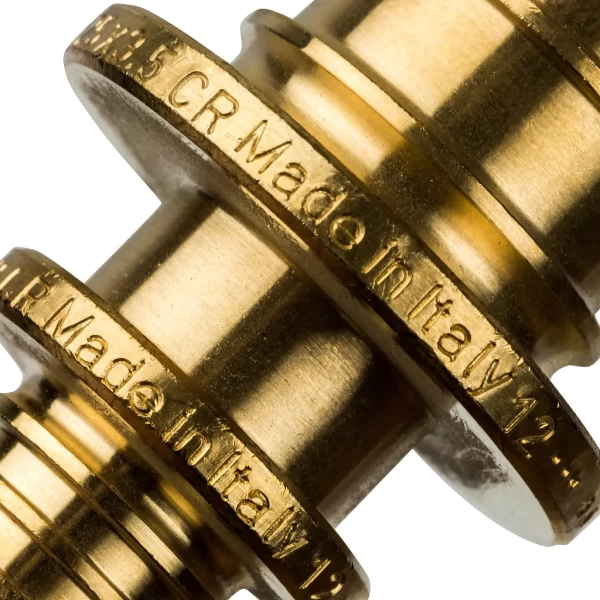

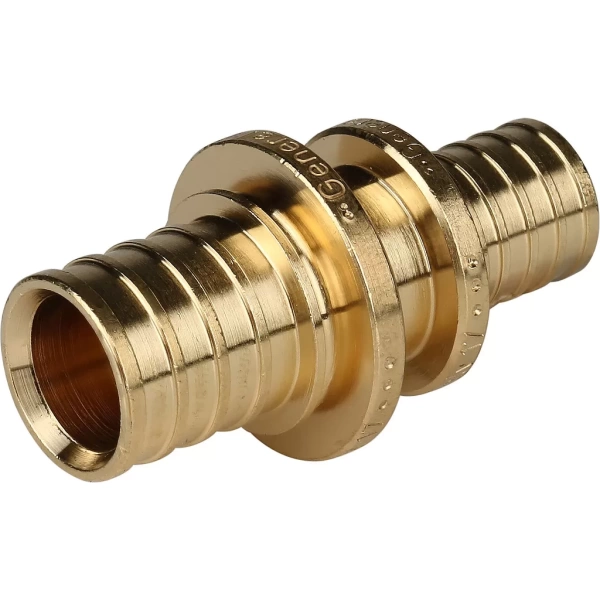

Муфта переходная 20x16 10 120 латунь SFA-0004-002016 107 р.

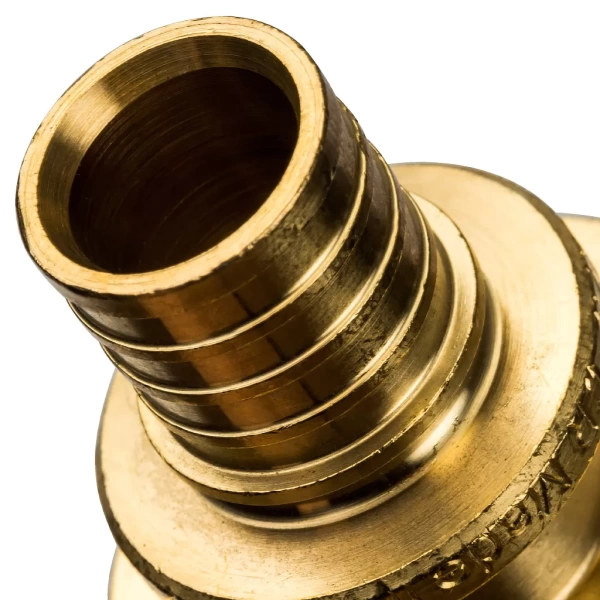

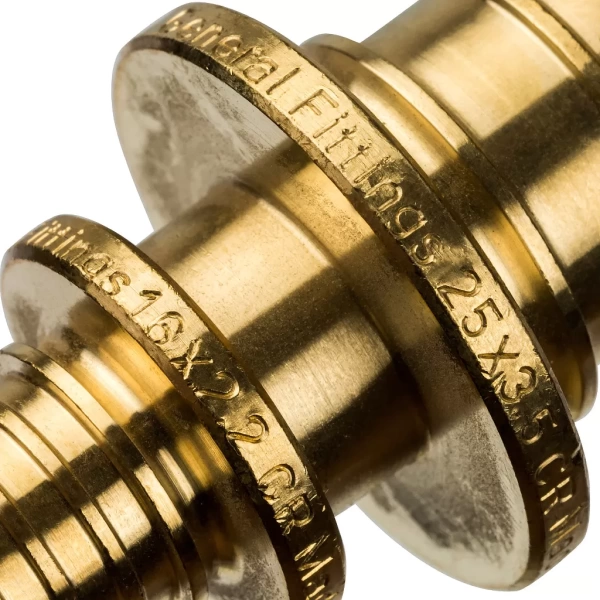

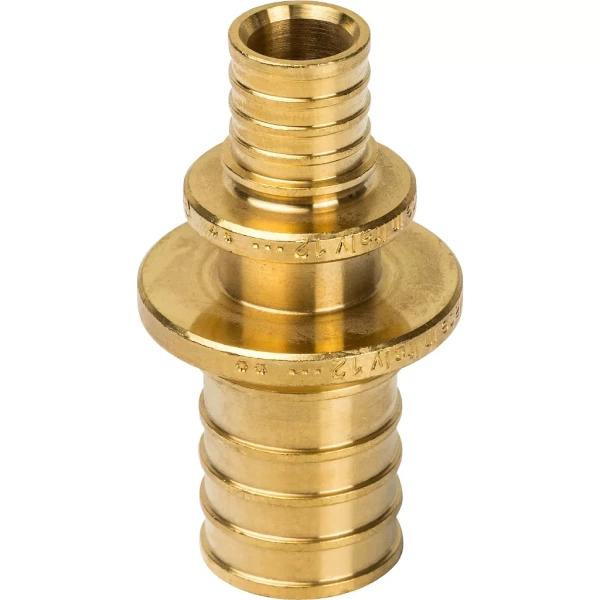

Муфта переходная 25x16 10 120 латунь SFA-0004-002516 161 р.
Муфта переходная 25x20 10 120 латунь SFA-0004-002520 170 р.
Муфта переходная 32x25 10 120 латунь SFA-0004-003225 324 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

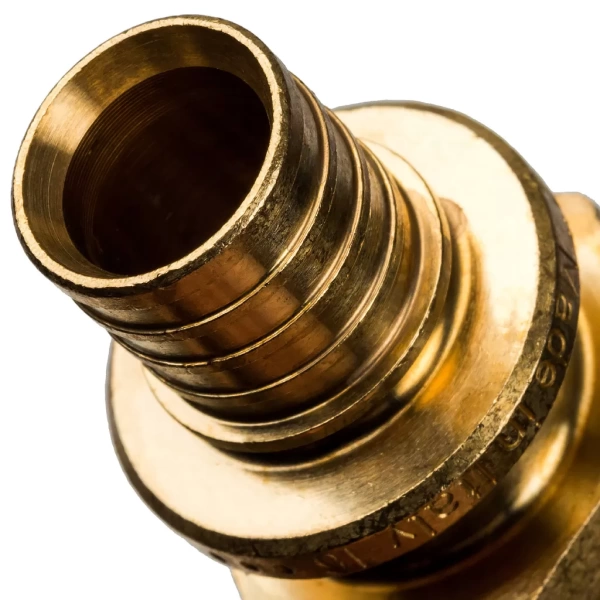

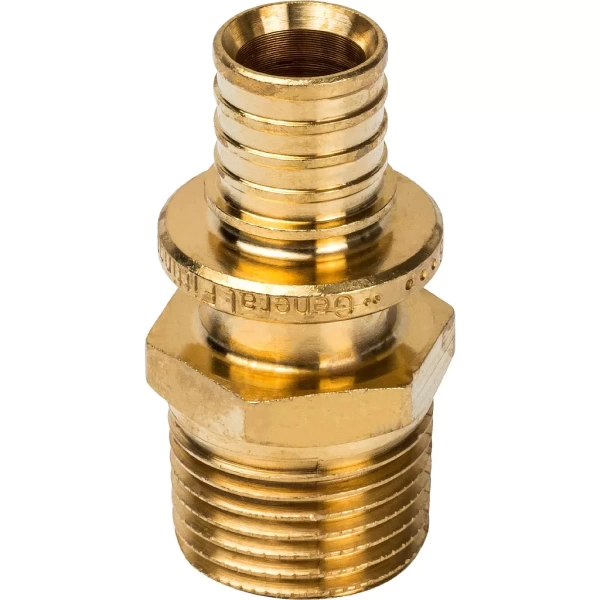

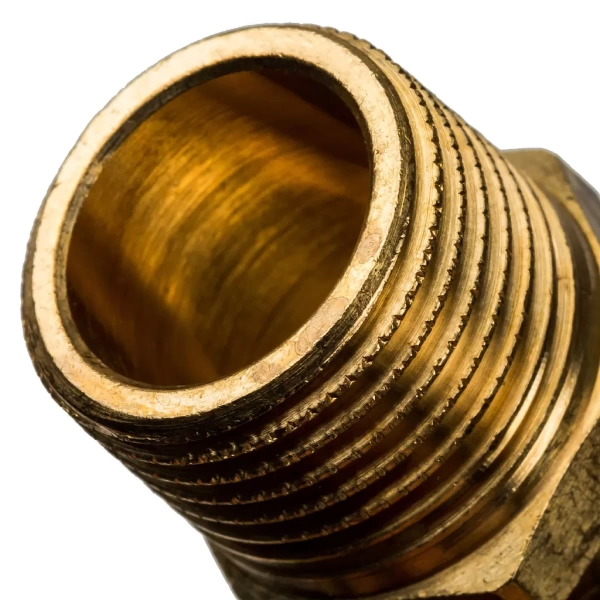

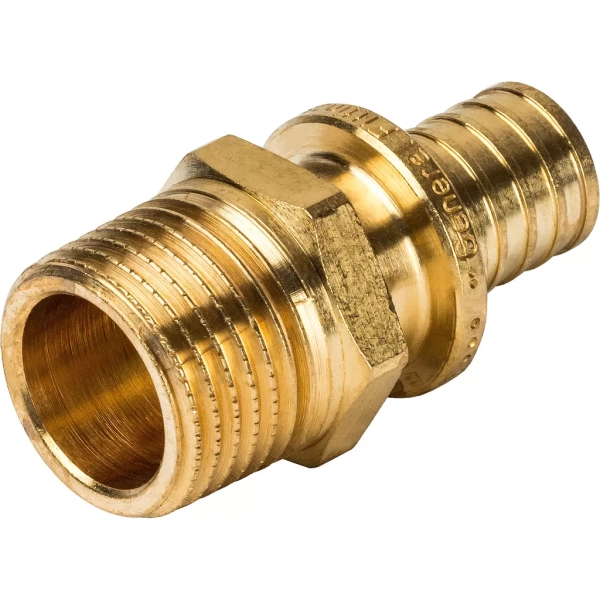

Переходник НР 16x1/2 10 120 латунь SFA-0001-001612 103 р.
Переходник НР 16x3/4 10 120 латунь SFA-0001-001634 124 р.
Переходник НР 20x1/2 10 120 латунь SFA-0001-002012 143 р.

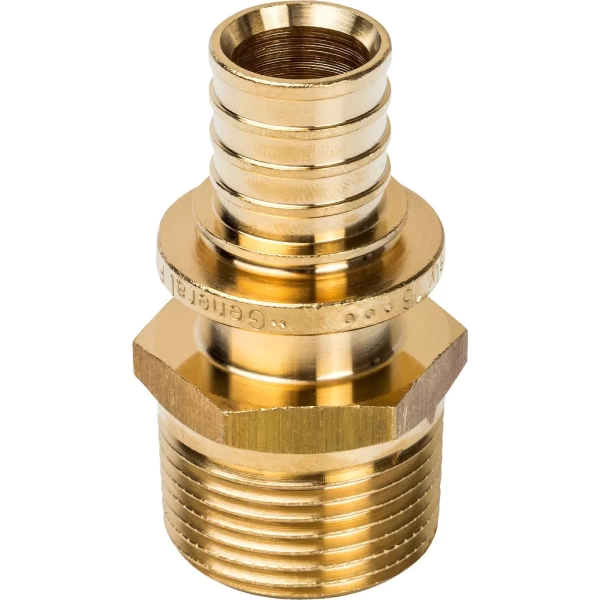

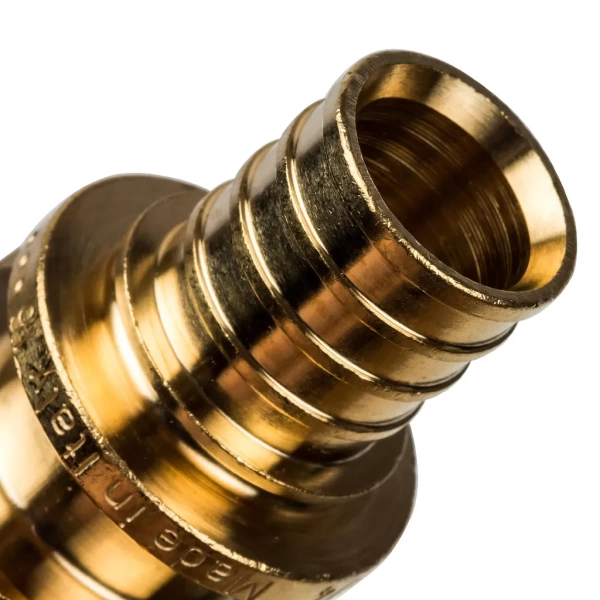

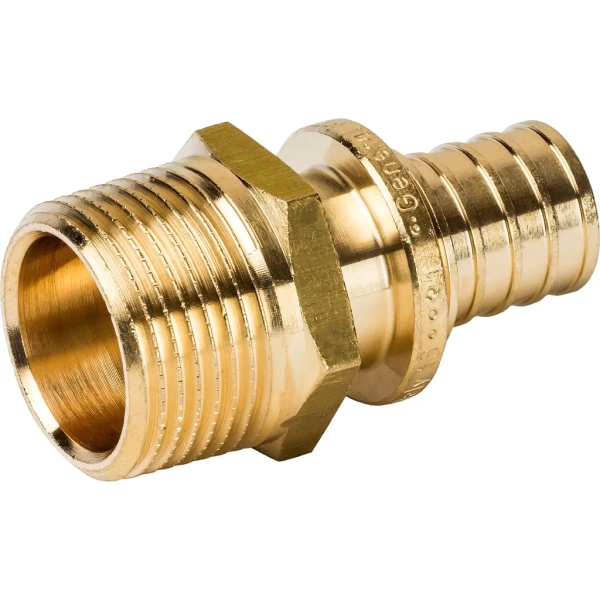

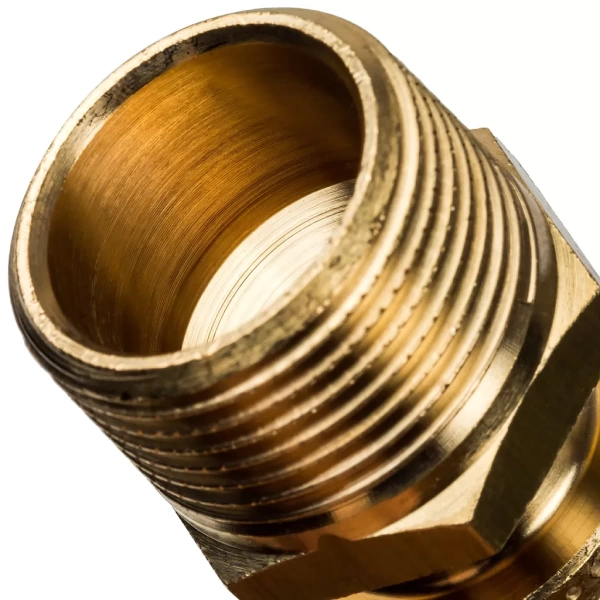

Переходник НР 20x3/4 10 120 латунь SFA-0001-002034 184 р.
Переходник НР 25x1/2 10 120 латунь SFA-0001-002512 191 р.
Переходник НР 25x3/4 10 120 латунь SFA-0001-002534 205 р.
Переходник НР 25x1 10 120 латунь SFA-0001-002510 313 р.
Переходник НР 32x3/4 10 120 латунь SFA-0001-003234 358 р.
Переходник НР 32x1 10 120 латунь SFA-0001-003210 361 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

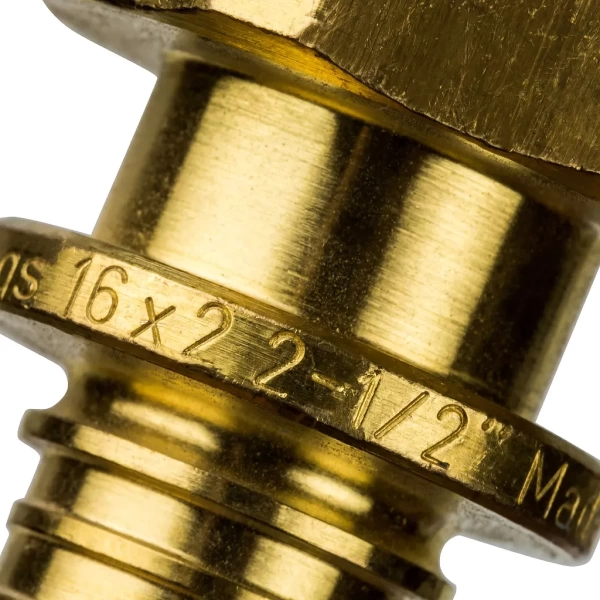

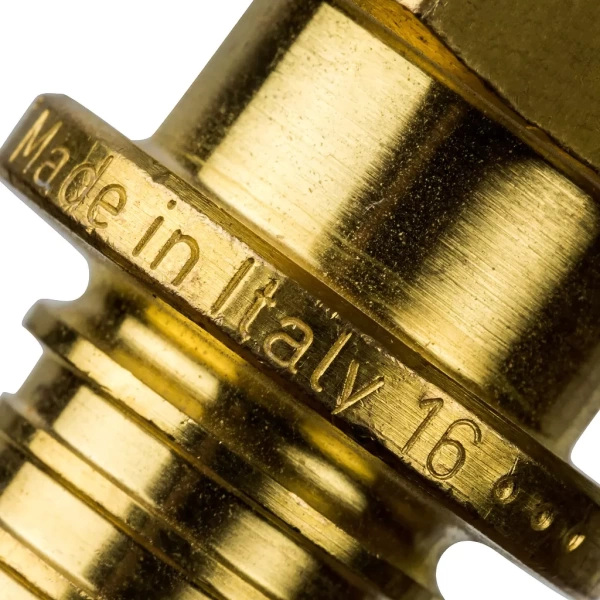

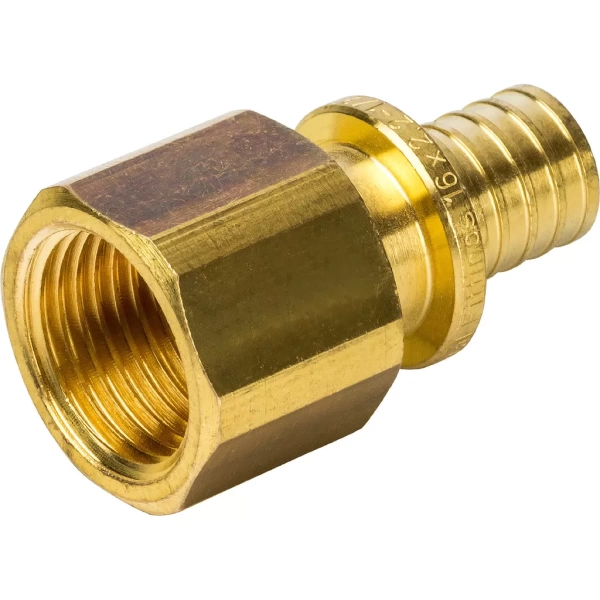

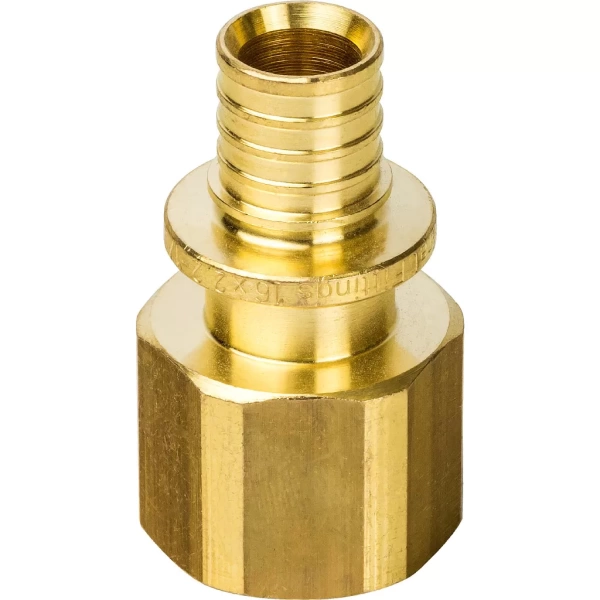

Переходник ВР 16x1/2 10 120 латунь SFA-0002-001612 126 р.
Переходник ВР 16x3/4 10 120 латунь SFA-0002-001634 190 р.
Переходник ВР 20x1/2 10 120 латунь SFA-0002-002012 136 р.

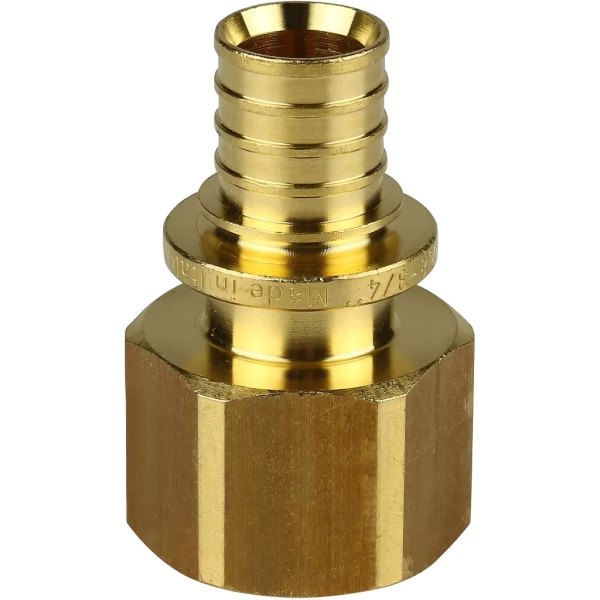

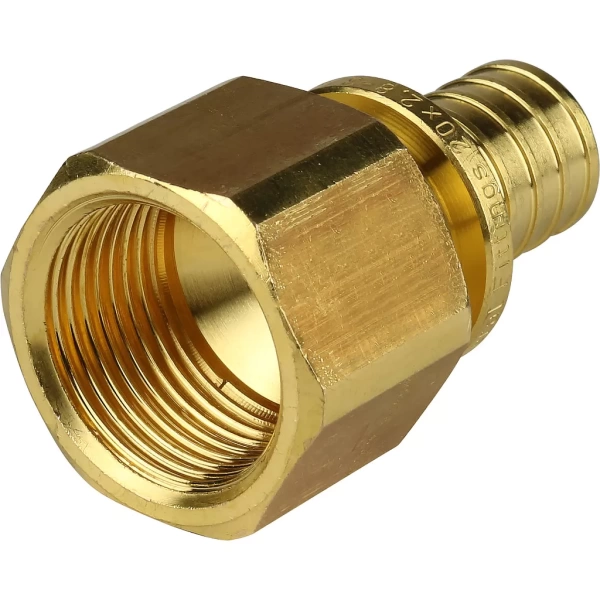

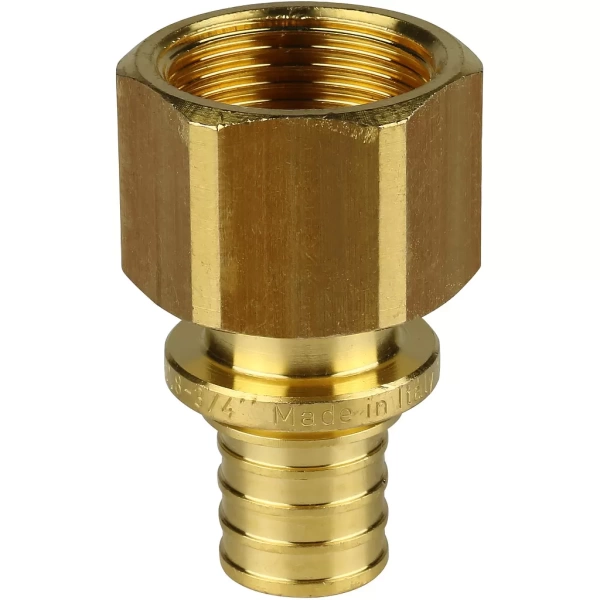

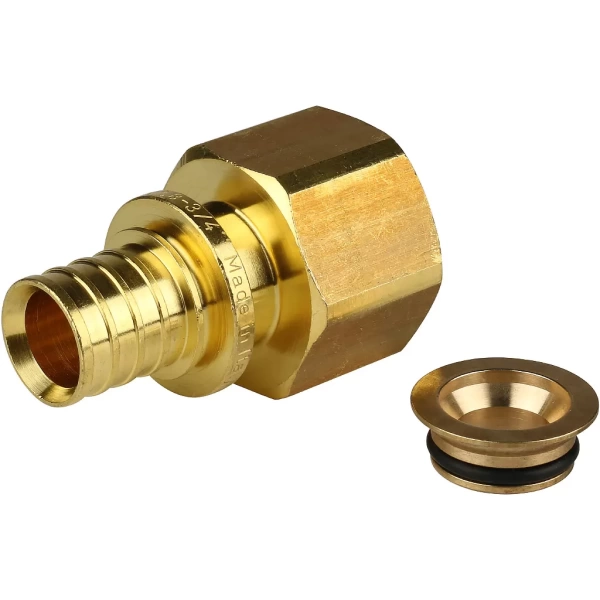

Переходник ВР 20x3/4 10 120 латунь SFA-0002-002034 205 р.
Переходник ВР 25x3/4 10 120 латунь SFA-0002-002534 232 р.
Переходник ВР 32x1 10 120 латунь SFA-0002-003210 398 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

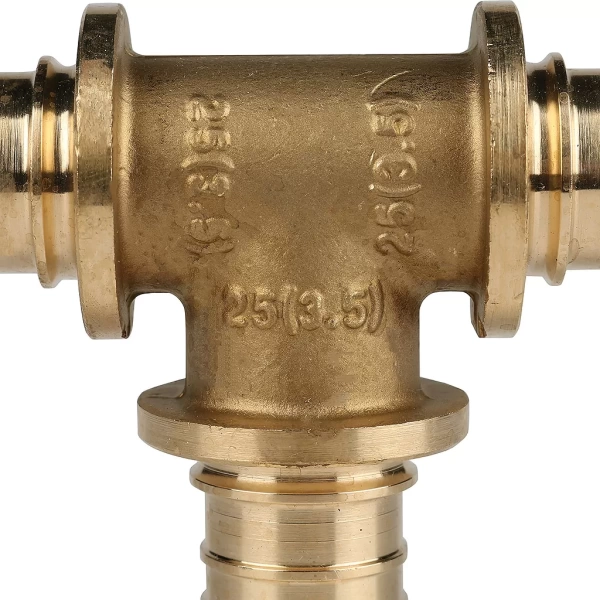

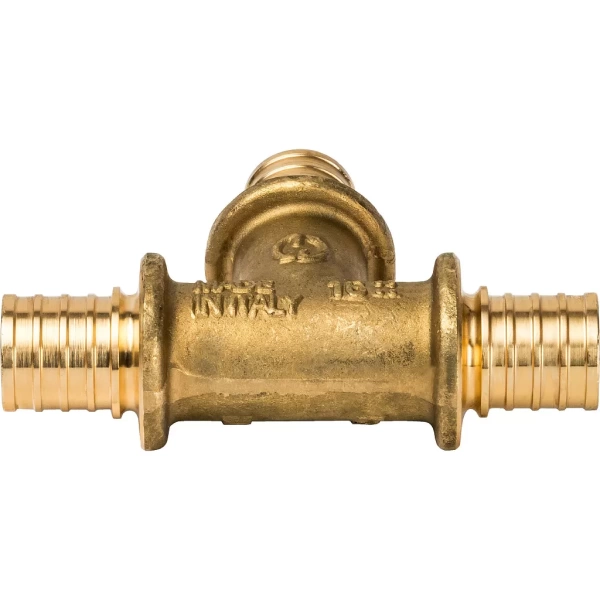

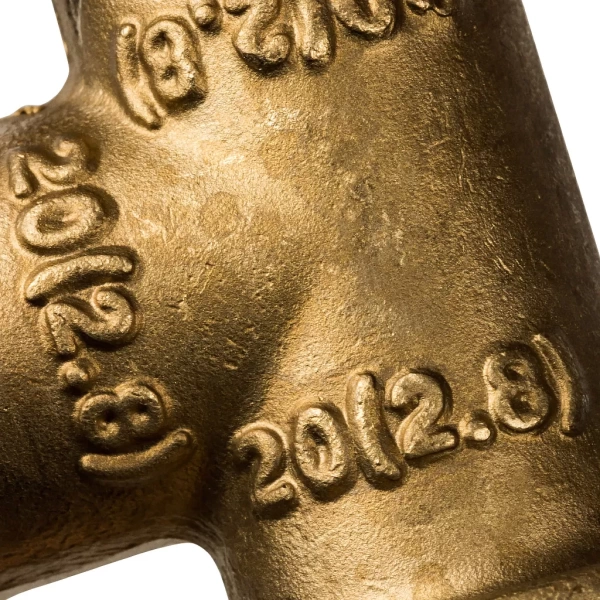

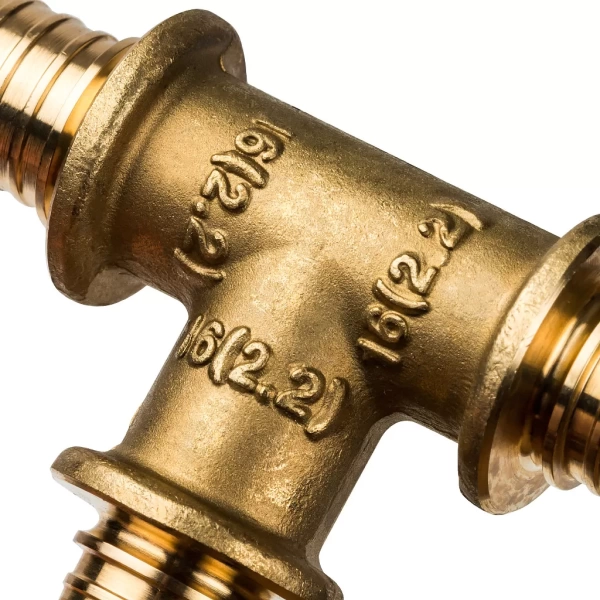

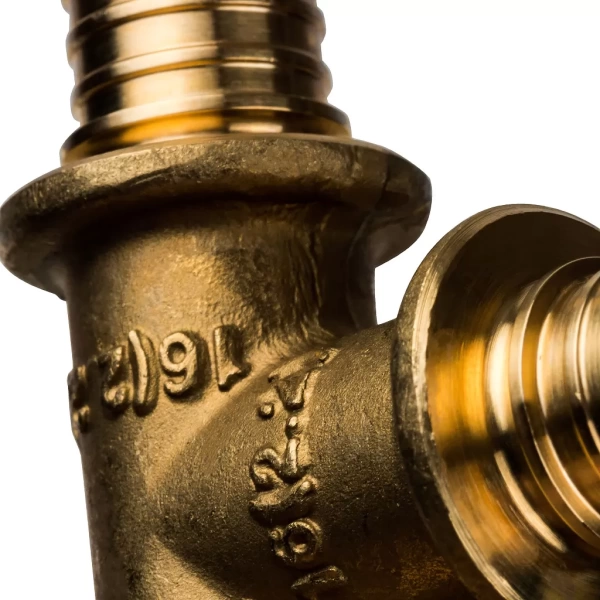

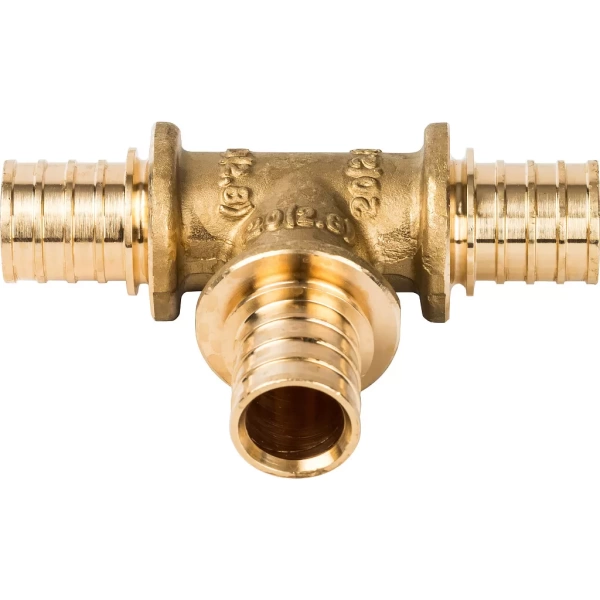

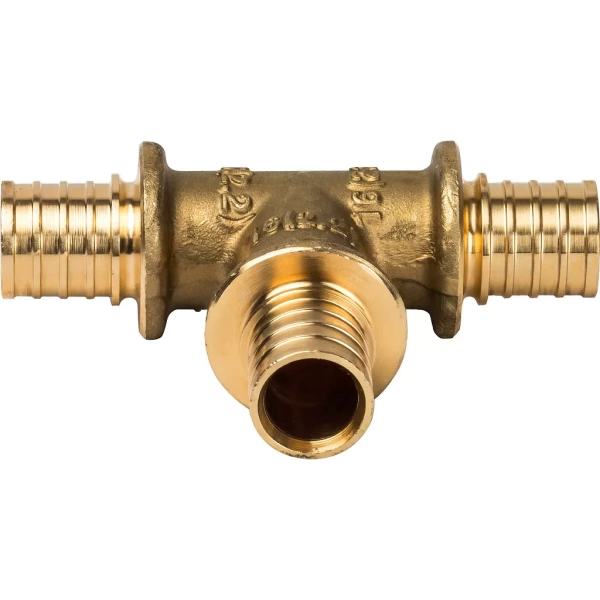

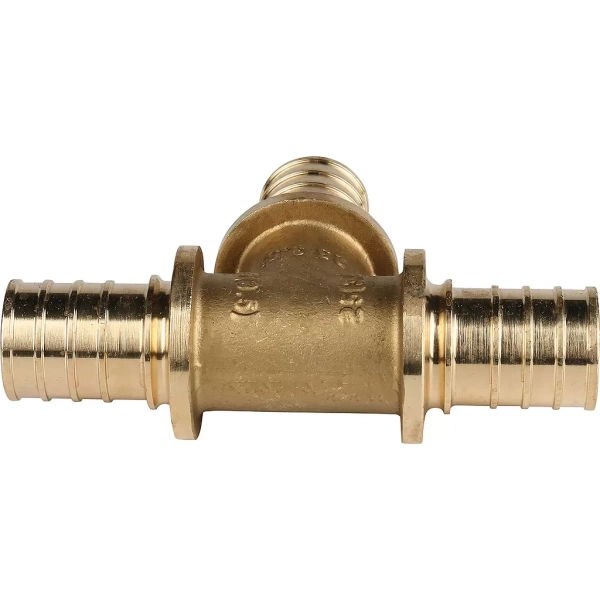

Тройник 16 10 120 латунь SFA-0013-000016 191 р.

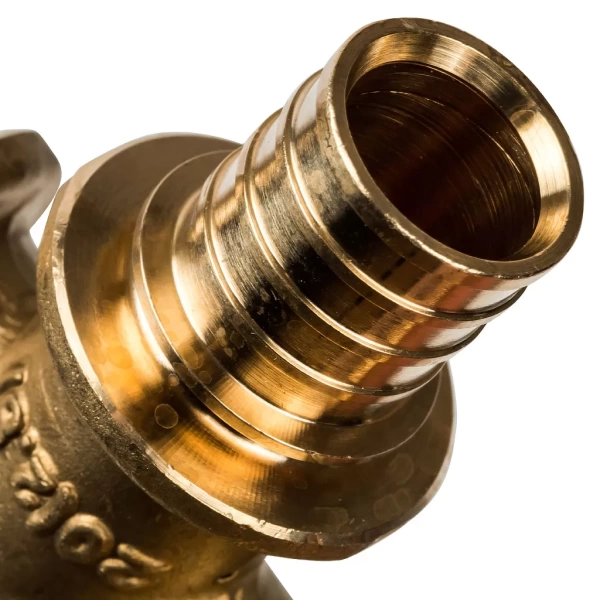

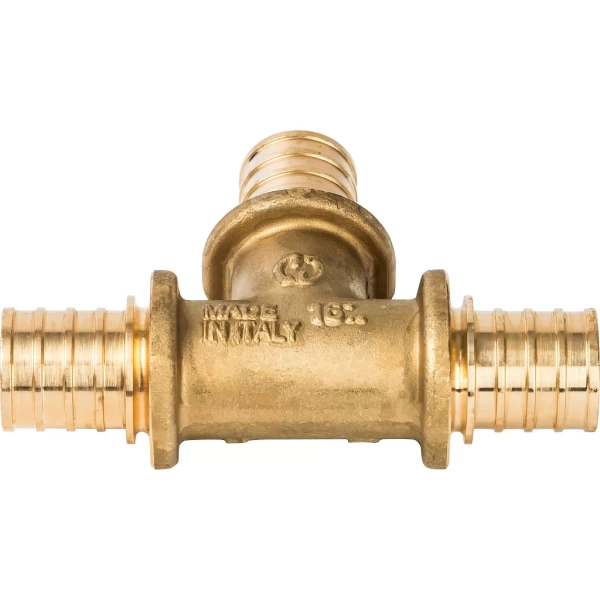

Тройник 20 10 120 латунь SFA-0013-000020 255 р.

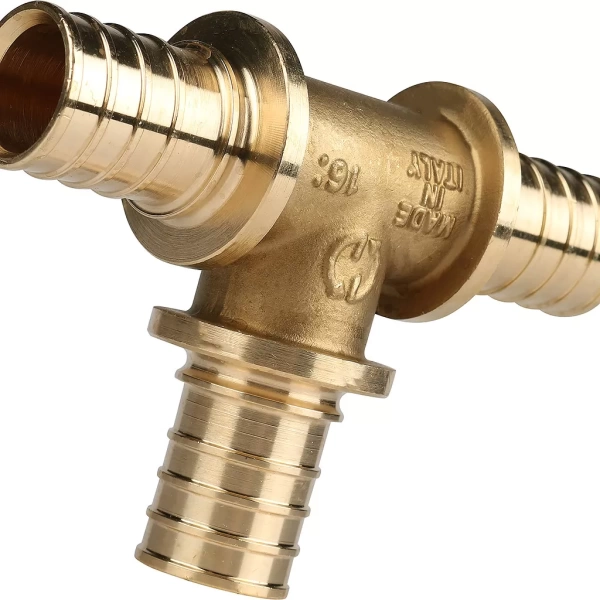

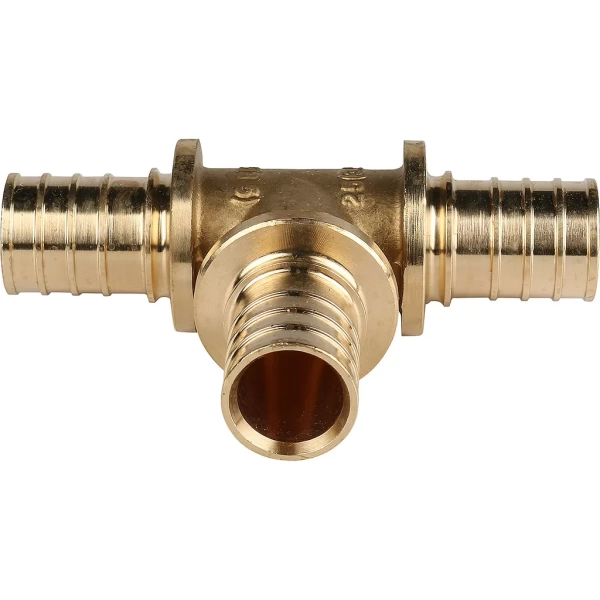

Тройник 25 10 120 латунь SFA-0013-000025 404 р.
Тройник 32 10 120 латунь SFA-0013-000032 725 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Тройник 16x20x16 10 120 латунь SFA-0014-162016 212 р.
Тройник 20x16x16 10 120 латунь SFA-0014-201616 234 р.
Тройник 20x16x20 10 120 латунь SFA-0014-201620 228 р.
Тройник 20x20x16 10 120 латунь SFA-0014-202016 264 р.
Тройник 20x25x20 10 120 латунь SFA-0014-202520 319 р.
Тройник 25x16x16 10 120 латунь SFA-0014-251616 292 р.
Тройник 25x16x20 10 120 латунь SFA-0014-251620 295 р.
Тройник 25x16x25 10 120 латунь SFA-0014-251625 402 р.
Тройник 25x20x16 10 120 латунь SFA-0014-252016 392 р.
Тройник 25x20x20 10 120 латунь SFA-0014-252020 324 р.
Тройник 25x20x25 10 120 латунь SFA-0014-252025 371 р.
Тройник 25x25x16 10 120 латунь SFA-0014-252516 411 р.
Тройник 25x25x20 10 120 латунь SFA-0014-252520 385 р.
Тройник 32x20x25 10 120 латунь SFA-0014-322025 610 р.
Тройник 32x16x32 10 120 латунь SFA-0014-321632 583 р.
Тройник 32x20x32 10 120 латунь SFA-0014-322032 588 р.
Тройник 32x25x25 10 120 латунь SFA-0014-322525 636 р.
Тройник 32x25x32 10 120 латунь SFA-0014-322532 645 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Тройник ВР 16x1/2 10 120 латунь SFA-0028-001612 225 р.
Тройник ВР 20x1/2 10 120 латунь SFA-0028-002012 285 р.
Тройник ВР 20x3/4 10 120 латунь SFA-0028-002034 335 р.
Тройник ВР 25x3/4 10 120 латунь SFA-0028-002534 400 р.
Тройник ВР 32x1 10 120 латунь SFA-0028-003210 692 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

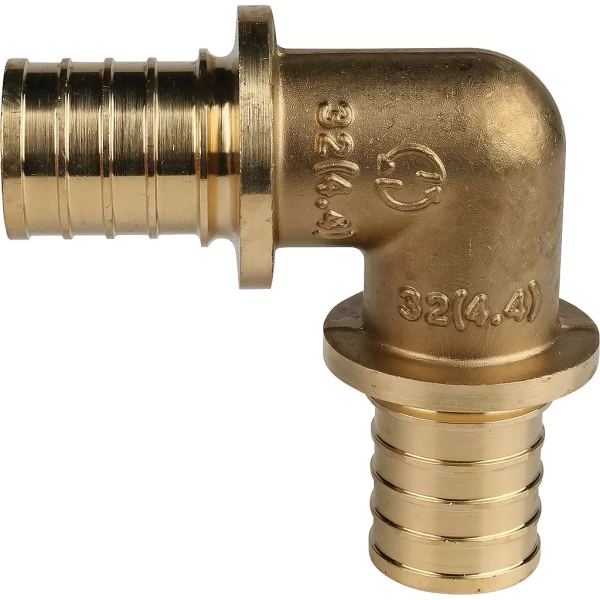

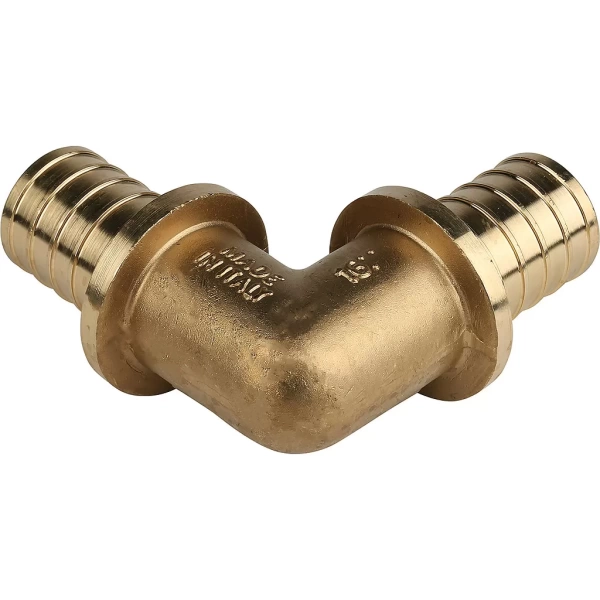

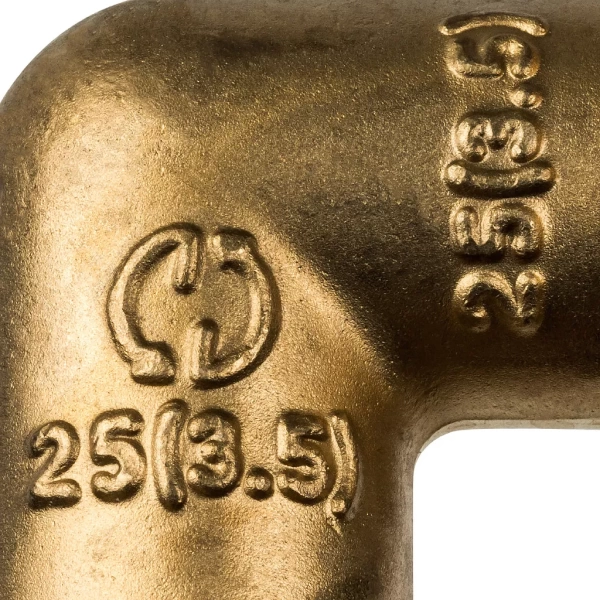

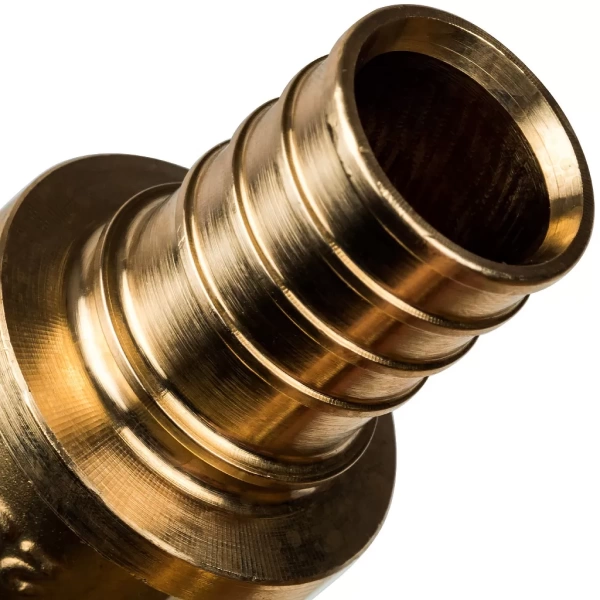

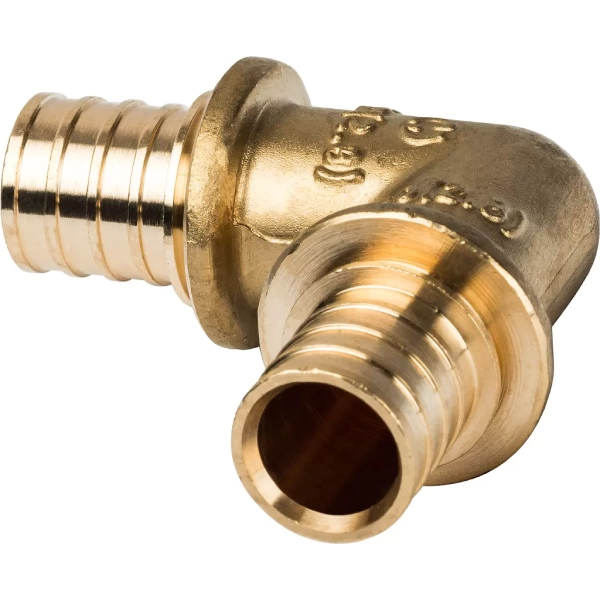

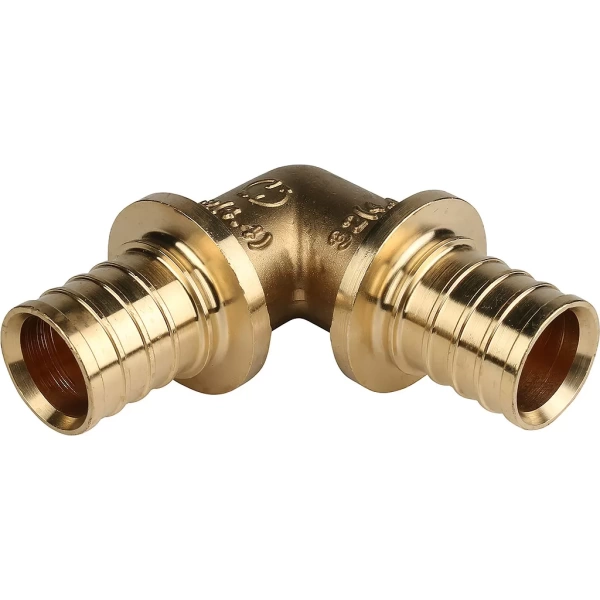

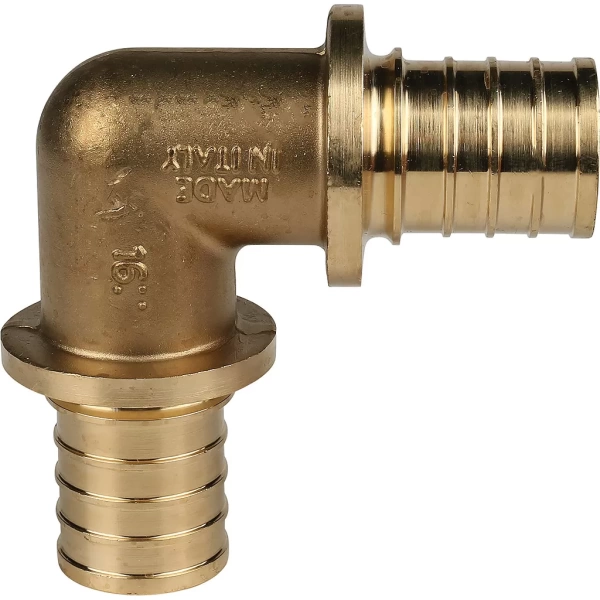

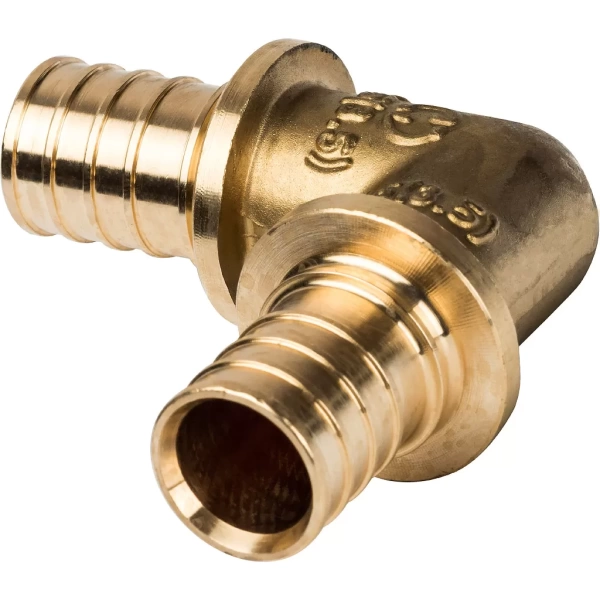

Угольник 16 10 120 латунь SFA-0007-000016 153 р.

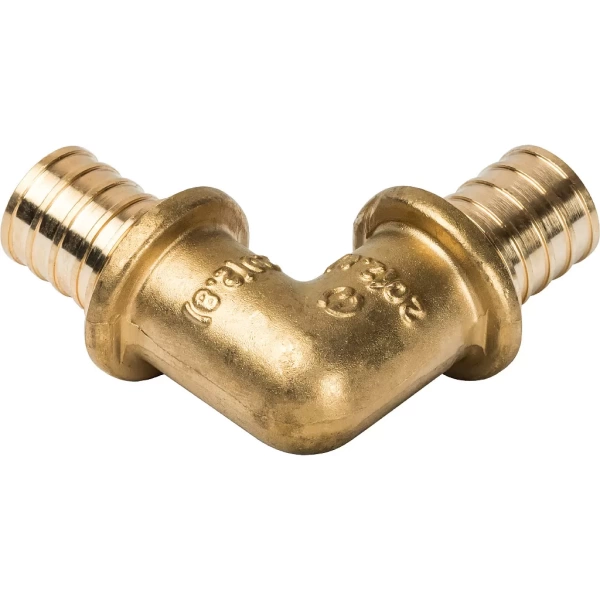

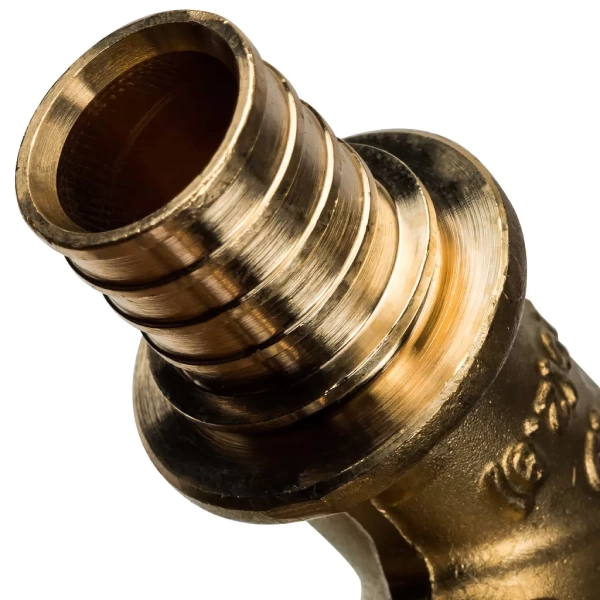

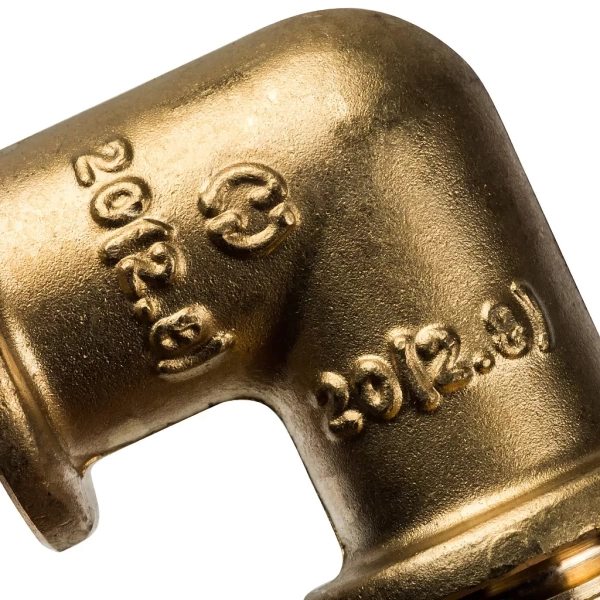

Угольник 20 10 120 латунь SFA-0007-000020 207 р.

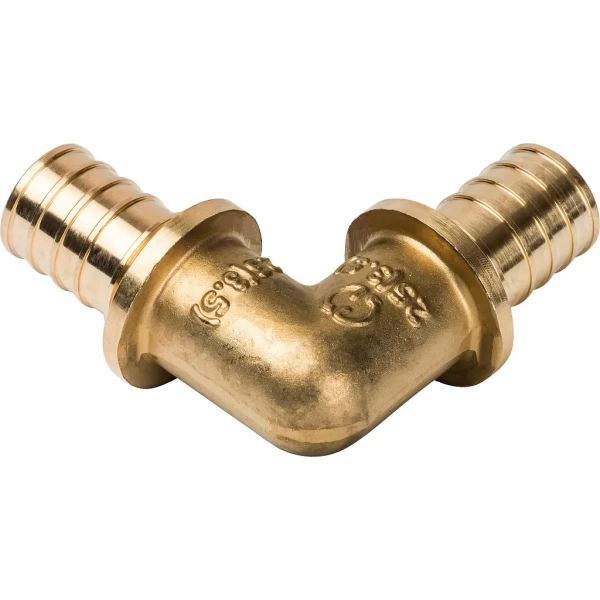

Угольник 25 10 120 латунь SFA-0007-000025 351 р.
Угольник 32 10 120 латунь SFA-0007-000032 672 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Угольник НР 16x1/2 10 120 латунь SFA-0005-001612 172 р.
Угольник НР 20x1/2 10 120 латунь SFA-0005-002012 214 р.
Угольник НР 20x3/4 10 120 латунь SFA-0005-002034 271 р.
Угольник НР 25x3/4 10 120 латунь SFA-0005-002534 377 р.
Угольник НР 32x1 10 120 латунь SFA-0005-003210 581 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Угольник ВР 16x1/2 10 120 латунь SFA-0006-001612 174 р.
Угольник ВР 16x3/4 10 120 латунь SFA-0006-001634 319 р.
Угольник ВР 20x1/2 10 120 латунь SFA-0006-002012 219 р.
Угольник ВР 20x3/4 10 120 латунь SFA-0006-002034 326 р.
Угольник ВР 25x3/4 10 120 латунь SFA-0006-002534 374 р.
Угольник ВР 25x1 10 120 латунь SFA-0006-002510 464 р.
Угольник ВР 32x1 10 120 латунь SFA-0006-003210 512 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Угольник настенный 16x1/2 10 120 латунь SFA-0009-001612 221 р.
Угольник настенный 20x1/2 10 120 латунь SFA-0009-002012 260 р.
Угольник настенный 20x3/4 10 120 латунь SFA-0009-002034 292 р.
Угольник настенный 25x3/4 10 120 латунь SFA-0009-002534 355 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

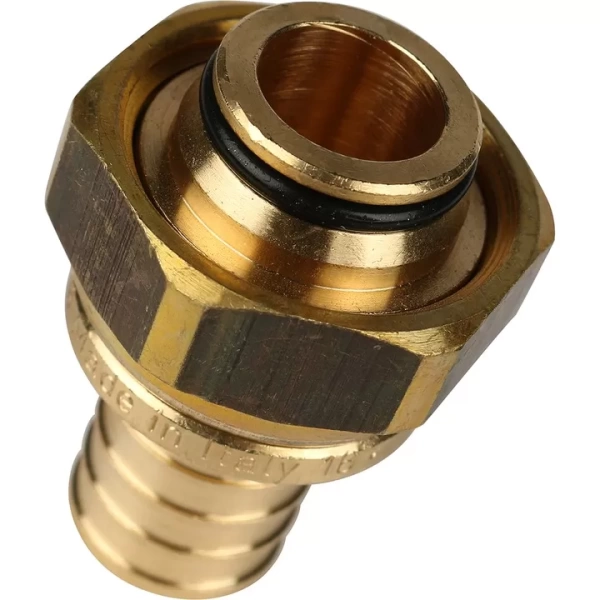

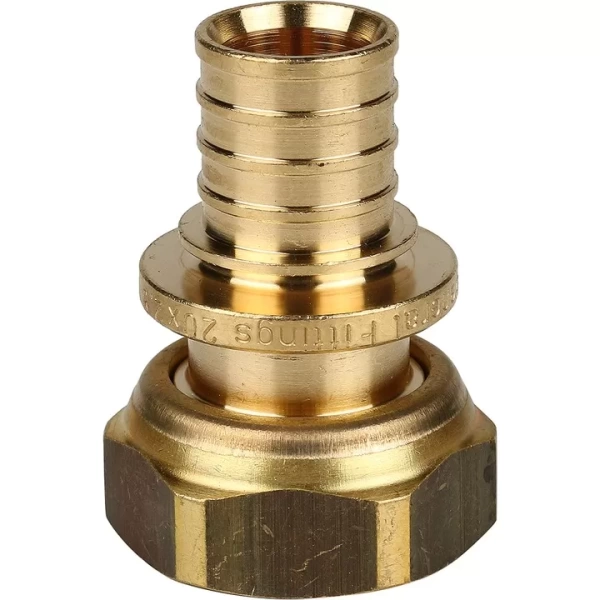

Переходник с накидной гайкой 16x1/2 10 120 латунь SFA-0019-001612 147 р.
Переходник с накидной гайкой 16x3/4 10 120 латунь SFA-0019-001634 181 р.
Переходник с накидной гайкой 20x1/2 10 120 латунь SFA-0019-002012 183 р.

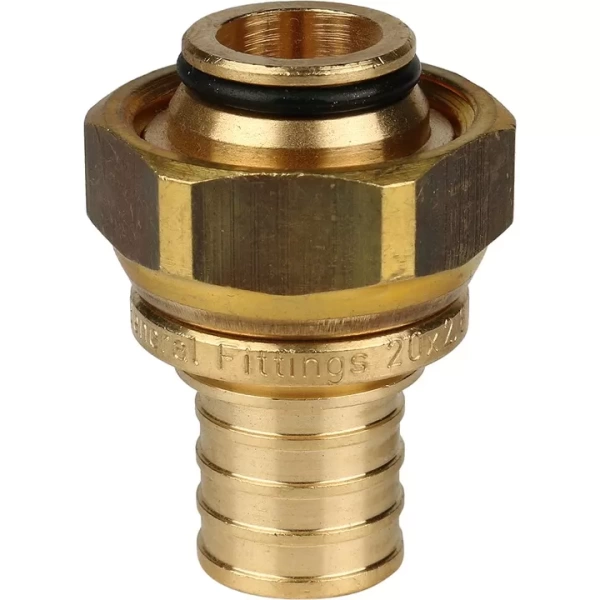

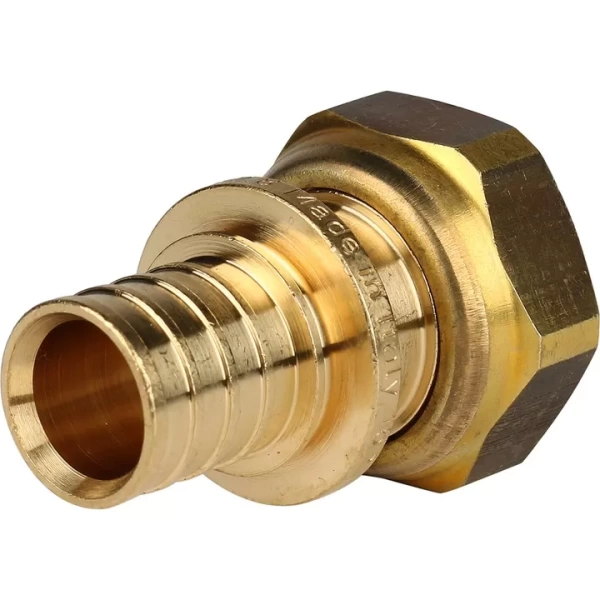

Переходник с накидной гайкой 20x3/4 10 120 латунь SFA-0019-002034 191 р.
Переходник с накидной гайкой 25x3/4 10 120 латунь SFA-0019-002534 317 р.
Переходник с накидной гайкой 25x1 10 120 латунь SFA-0019-002510 237 р.
Переходник с накидной гайкой 32x1 10 120 латунь SFA-0019-003210 425 р.
Универсальный комплект механического инструмента Stout для труб PEX и аксиальных фитингов (16-32)
Производитель: Stout

Универсальный комплект механического инструмента Stout для труб PEX и аксиальных фитингов (16-32)

Наименование Цена Заказать Наличие
Комплект механического инструмента 19330 р. Есть

Фитинги с надвижной гильзой используются для соединения труб PEX из сшитого полиэтилена (включая изделия с антидиффузионным слоем) в процессе прокладывания бытовых водопроводов различных типов. Основными сферами применения таких фитингов являются обустройство трубопроводов для хозяйственной и питьевой воды, систем отопления и горячего водоснабжения. Кроме того, с их помощью могут обустраиваться трубопроводы для перекачивания веществ, неагрессивных к материалам соединений и труб.

Аксиальные фитинги могут применяться для сцепления труб из сшитого полиэтилена, обладающими такими размерами: 16 мм-2,2, 20 мм-2,8, 25 мм-3,5 и 32 мм-4,4. Все фитинги компании STOUT изготовляются в Италии и проходят тщательную проверку качества. Сырьевым материалом для них являются горячештампованные заготовки и прутки из латуни.

Аксиальные соединения Stout подходят для открытой и скрытой установки. При этом фитинги могут замоноличиваться в строительных конструкциях, поскольку они не нуждаются в техническом обслуживании на протяжении всего срока службы. Важно помнить, что перед проведением процедуры замоноличивания водопроводная система должна пройти гидравлические испытания, которые проводятся в соответствии с требованиями, задекларированными действующими СНиП.

Фитинги с надвижной гильзой применяются для монтажа труб из сшитого полиэтилена Stout PE-Ха/EVOH серого цвета или аналогов других производителей. Латунных фитинги производятся Италии и проходят 100% контроль качеств. Метод изготовления – горячая штамповки в прессе с последующей механической фрезерной обработкой. Основным преимуществом аксиальных фитингов является простота и легкость монтажа при соблюдении простых правил, которые будут описаны чуть ниже. Благодаря надежность и долговечность, фитинги можно скрыто прокладывать в стенах и во всевозможных бетонных конструкциях. Немаловажным плюсом для их монтажа является возможность повторного использования (необходим строительный фен)

Устройство

Фитинги Стаут изготовлены из специальной латуни, которая сертифицирована для использвания в водопроводах и всевозможных системах отопления. Отсутствие всевозможных резиновых уплотнителей делает соединения крайне надежным и долговечным.

монтаж аксиальных фитингов stout

Монтаж

Необходимое оборудование для монтажа фитингов:

  • специальный пресс (подойдет как оригинальный фирмы Stout так и аналоги REHAU и REMS) насадками необходимого диаметра
  • Расширитель трубы, можно использовать любой, главное чтобы соответствовал диаметру трубы.
  • Труборез, любой конструкции и производителя.

Ниже представлена картинка, на которой подробно, в несколько этапов проиллюстрирован монтаж фитингов.

  1. Отмерьте необходимое количество трубы и с помощью трубореза отрежьте ее. Срез должен быть ровный. Не допускается никаких вертикальных отклонений.
  2. Наденьте на трубу монтажную гильзу необходимого диаметра
  3. С помощью расширителя необходимого увеличить диаметр трубы.
  4. Вставьте аксиальный фитинг в трубу до упорного буртика
  5. С помощью пресса, сдвиньте монтажную гильзу на трубу
  6. Визуально осмотрите соединение и убедитесь что гильза дошла до воронки фитинга.
монтаж аксиальных фитингов stout

Краткая инструкция по монтажу Г и Т – образного подключения

монтаж Г и Т – образного подключения stout

Видео обзор
