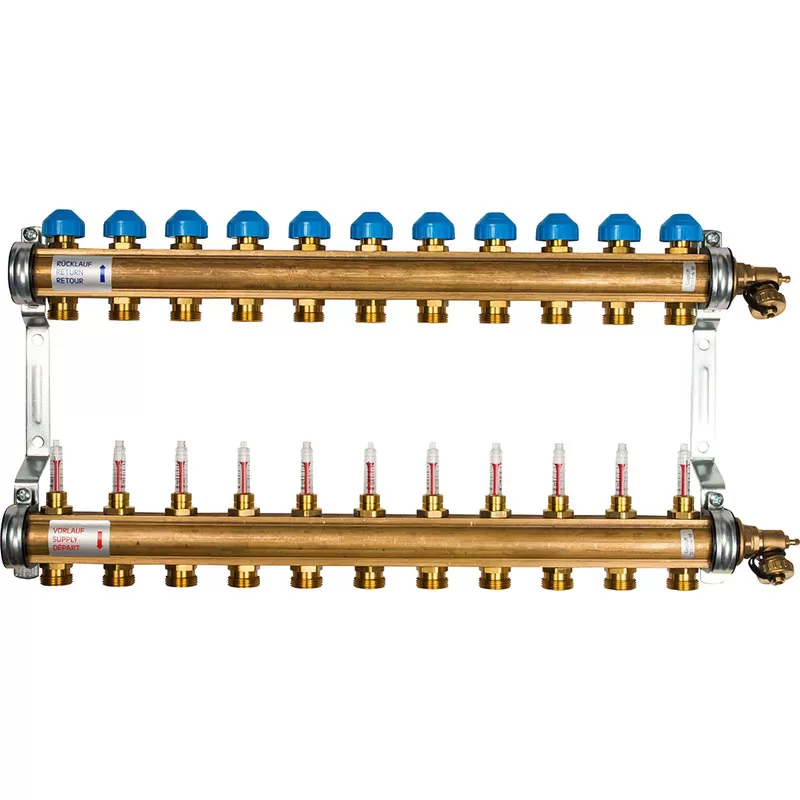

Коллектор с расходомерами Watts HKV/T-11

Основное предназначениние коллектора Watts HKV/T-11 (арт. 10004205) является распределение и регулирование водяных потоков, циркулирующих в кольцах низкотемпературных отопительных систем. Компонентами устройства являются две латунные профилированные трубы, смонтированные на звукоизолирующих консолях, датчики моментального расхода, установленные на подающем трубопроводе, комбинированные балансировочные и термостатические вентили на обратном трубопроводе.

Балансировка колец Watts HKV/T-11 легко выполняется с помощью датчиков подающего трубопровода, которые градуированы в л/мин. Для установки электроприводов термостатические вентили имеют резьбу М30Х1,5. Благодаря наличию плоских уплотнительных колец концевые вентили, которые входят в комплект поставки, можно легко установить с любой стороны устройства. Такие вентили обеспечивают дренаж и выпуск воздуха. Функциональность коллектора и герметичность уплотнений проверена в заводских условиях.

Монтаж Watts HKV/T-11

Благодаря компактному исполнению коллектор просто установить даже при дефиците площади. Для его монтажа используются коллекторные шкафы, глубина которых составляет от 90мм. Предусмотрена возможность установки концевых вентилей, шаровых кранов и подмешивающих модулей (Isotherm, FWR 1") как с правой, так и с левой стороны устройства.

Комплект поставки представлен:

• Коллектором, имеющим подающий и обратный трубопроводы из латунного профиля. В коллектор интегрированы датчики расхода, балансировочные и термостатические вентили
• 2 наконечниками для дренажа и развоздушивания
• 2 редукционными переходами 1 х 1/2", имеющими плоские уплотнительные кольца
• 4 шурупами с дюбелями для крепления устройства
• 1 ключиком для настройки вентилей балансировочных
• Наклейками для обозначения колец

Технические характеристики коллектора с расходомерами Watts HKV/T-11:
