Главная » ТРУБЫ И ФИТИНГИ » Аксиальные фитинги

Аксиальные фитинги

Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

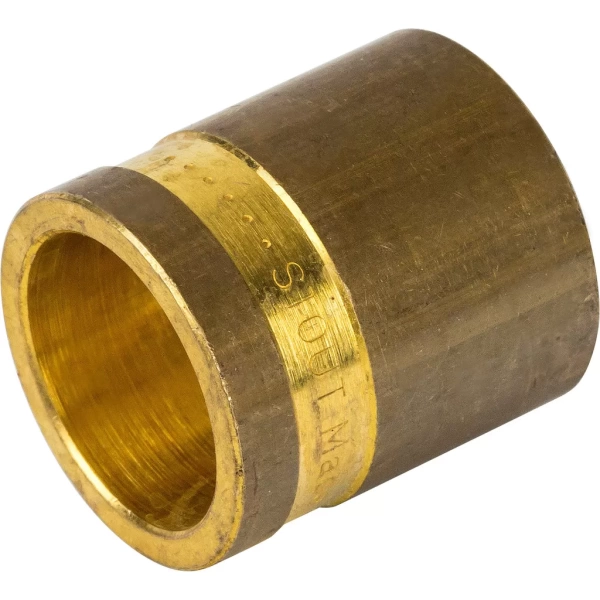

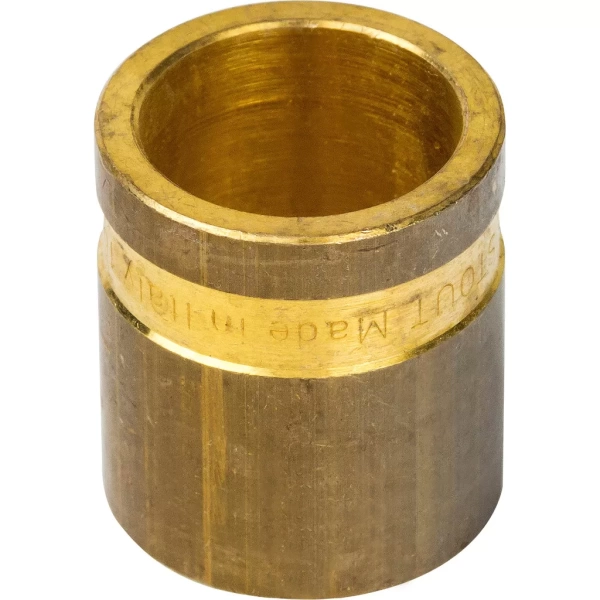

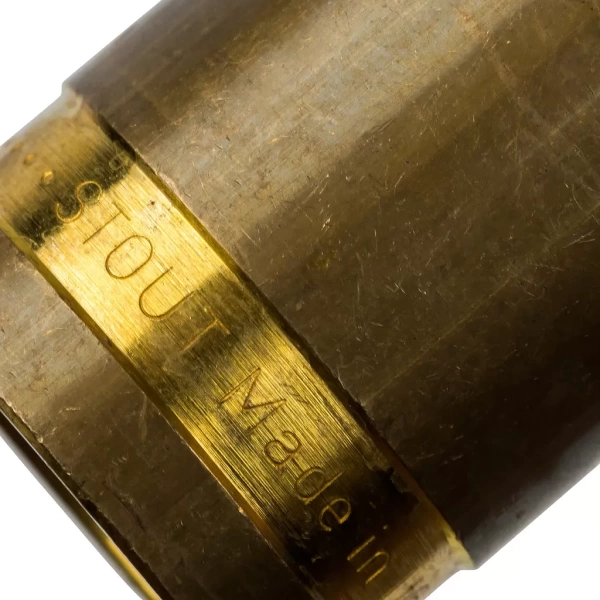

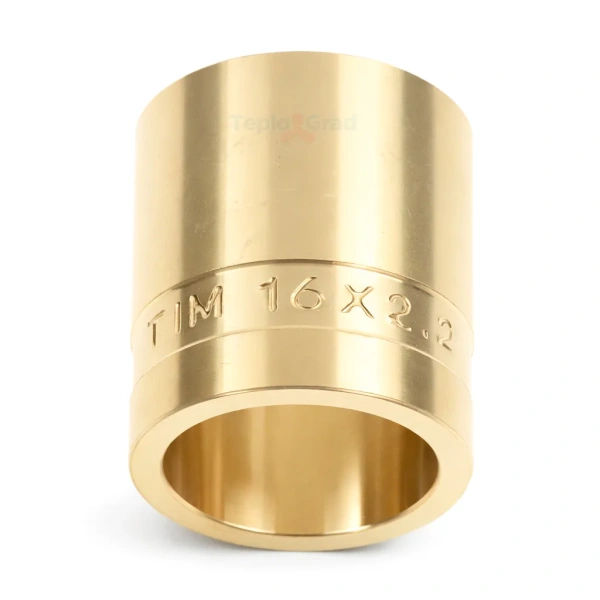

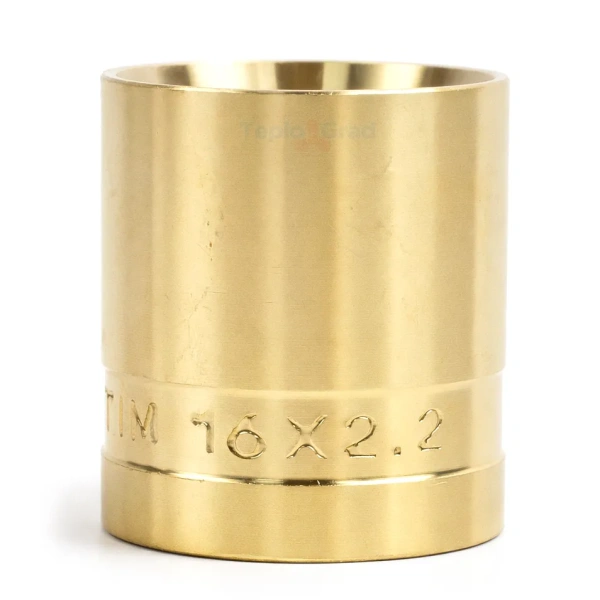

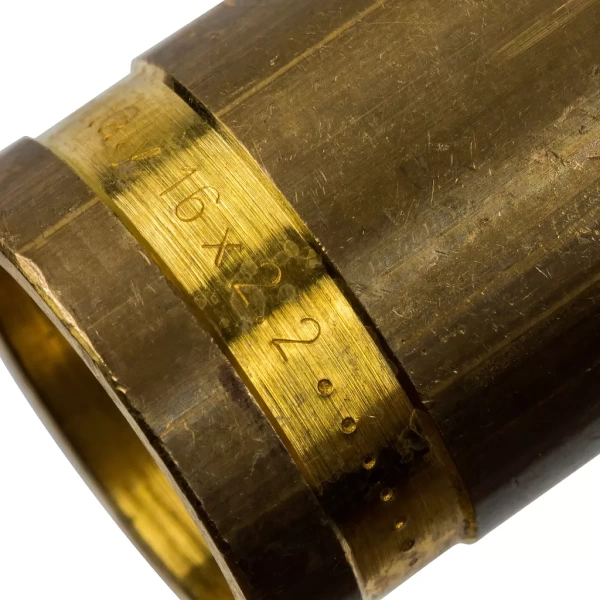

Монтажная гильза 16 10 120 латунь SFA-0020-000016 40 р.
Монтажная гильза 20 10 120 латунь SFA-0020-000020 42 р.

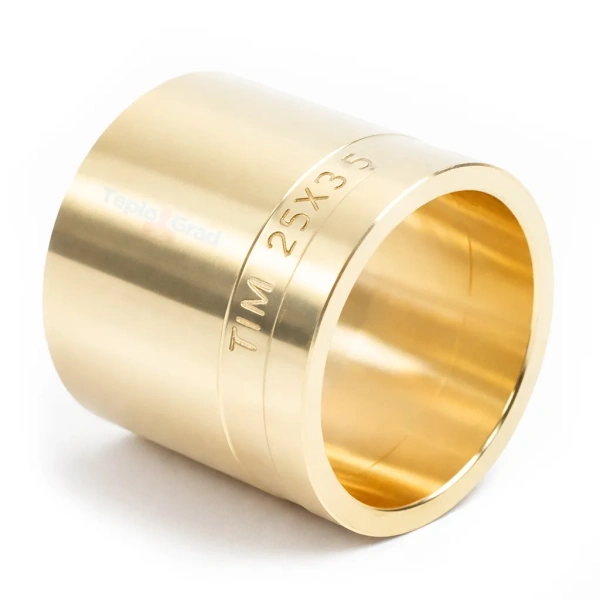

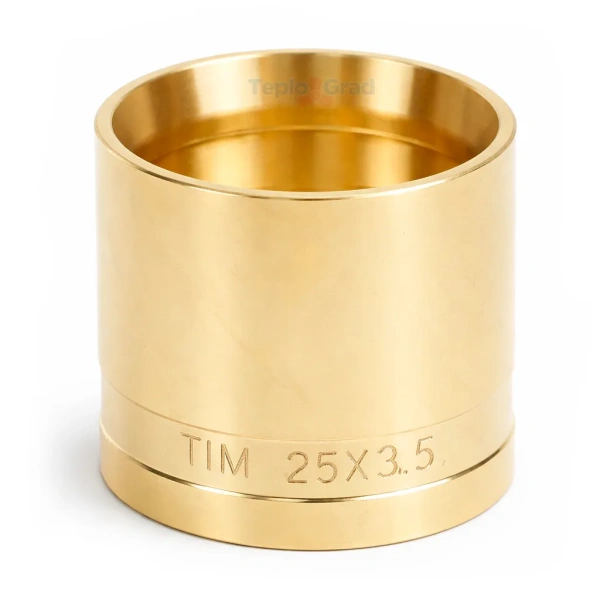

Монтажная гильза 25 10 120 латунь SFA-0020-000025 66 р.
Монтажная гильза 32 10 120 латунь SFA-0020-000032 134 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Муфта 16 10 120 латунь SFA-0003-000016 90 р.
Муфта 20 10 120 латунь SFA-0003-000020 133 р.
Муфта 25 10 120 латунь SFA-0003-000020 212 р.
Муфта 32 10 120 латунь SFA-0003-000020 393 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Муфта переходная 20x16 10 120 латунь SFA-0004-002016 113 р.
Муфта переходная 25x16 10 120 латунь SFA-0004-002516 171 р.
Муфта переходная 25x20 10 120 латунь SFA-0004-002520 180 р.
Муфта переходная 32x25 10 120 латунь SFA-0004-003225 343 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

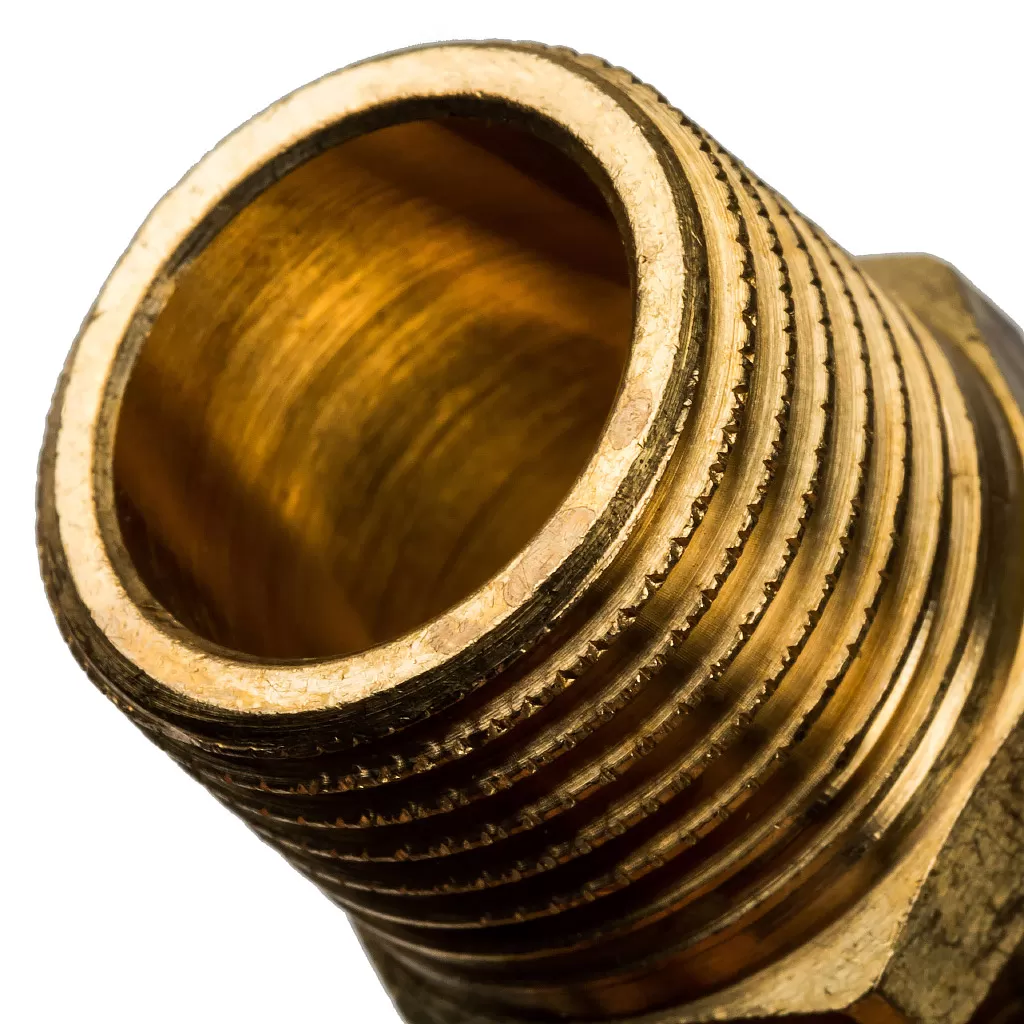

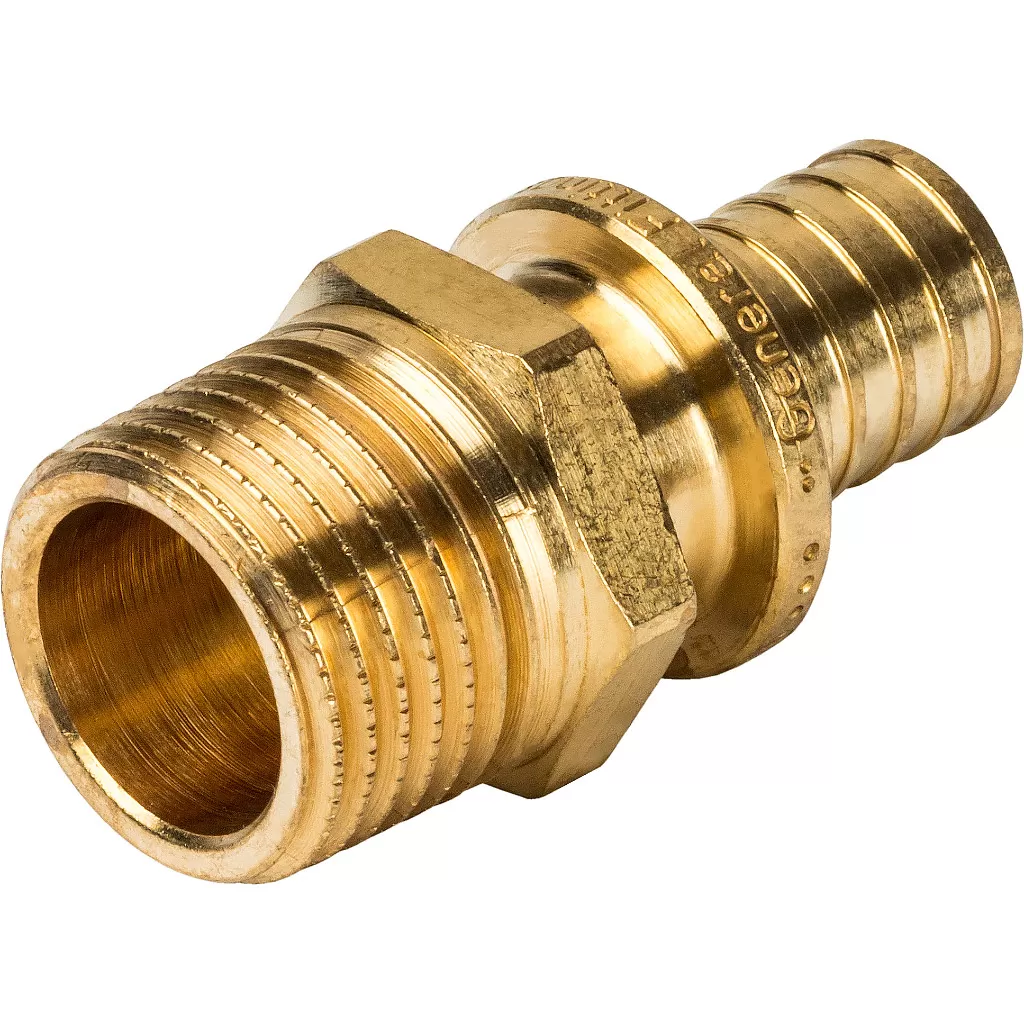

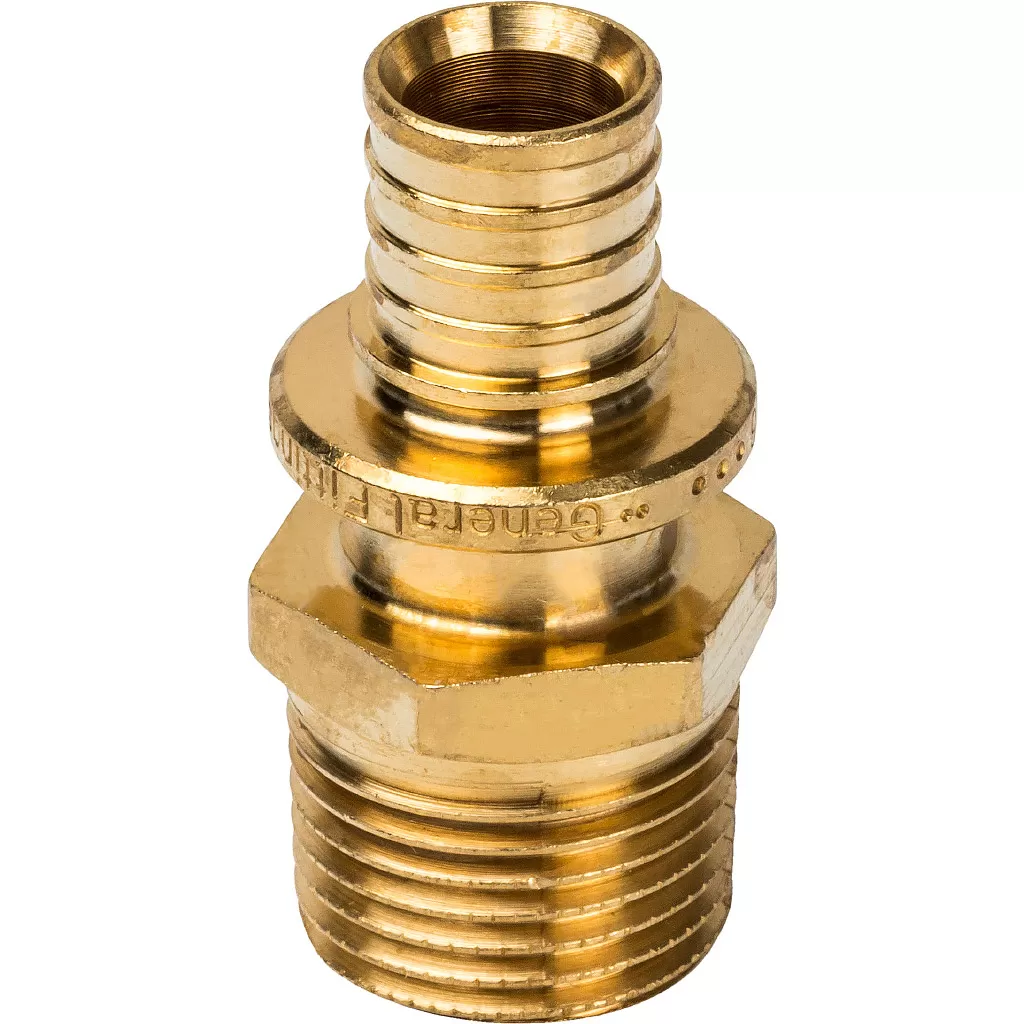

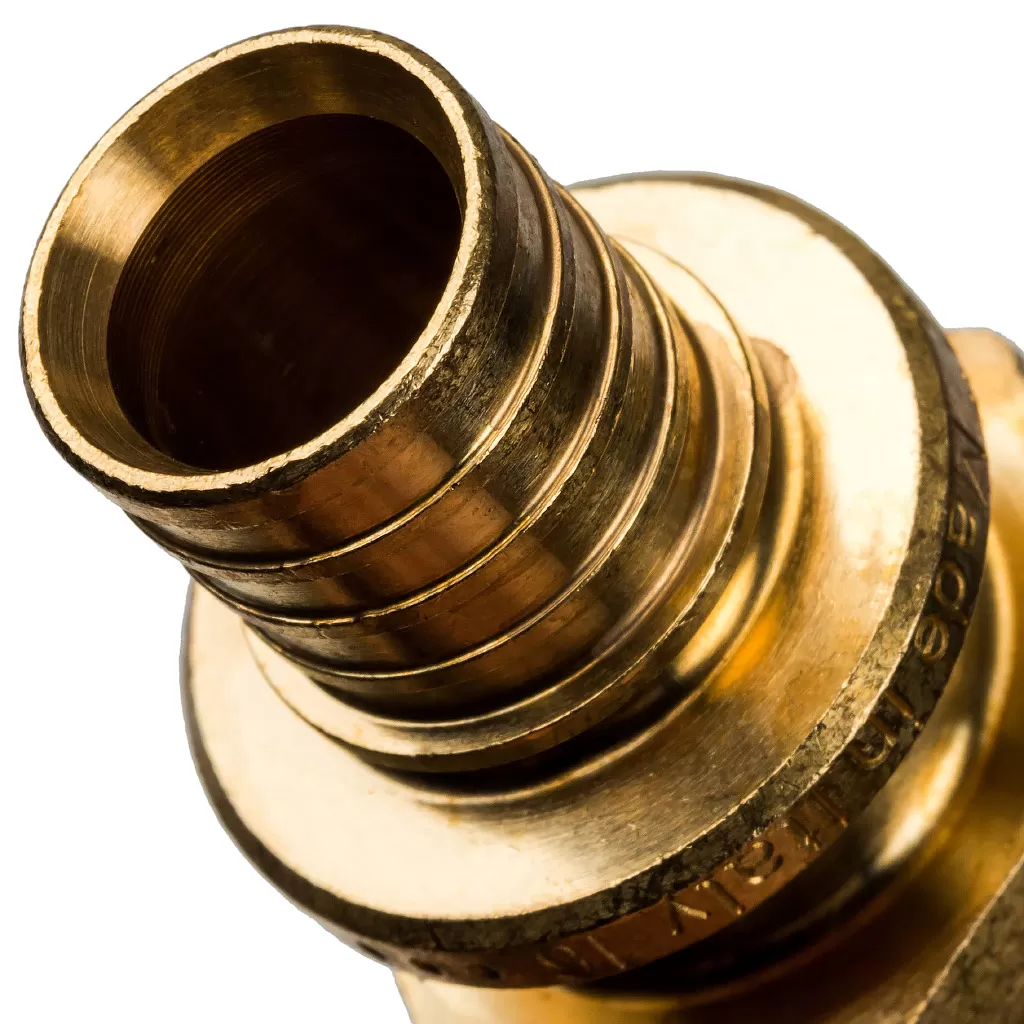

Переходник НР 16x1/2 10 120 латунь SFA-0001-001612 109 р.
Переходник НР 16x3/4 10 120 латунь SFA-0001-001634 152 р.
Переходник НР 20x1/2 10 120 латунь SFA-0001-002012 131 р.

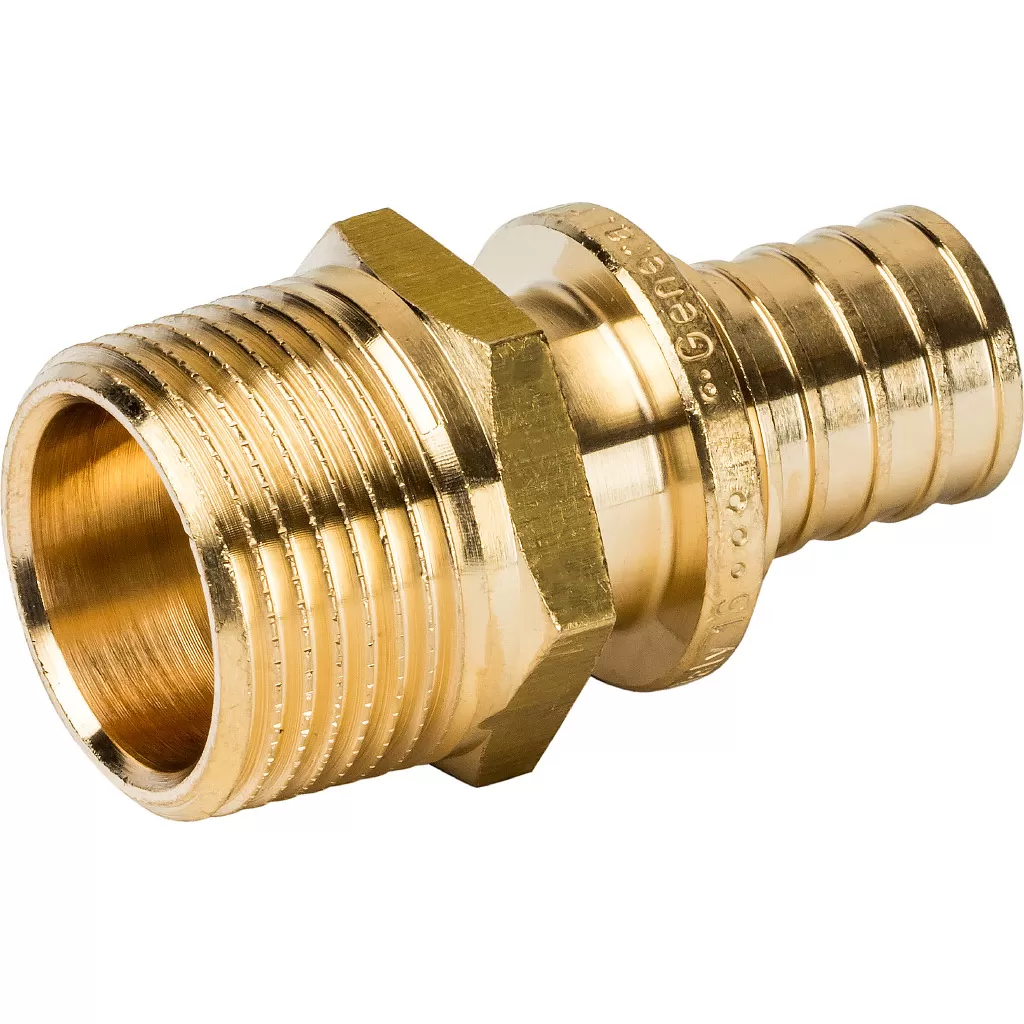

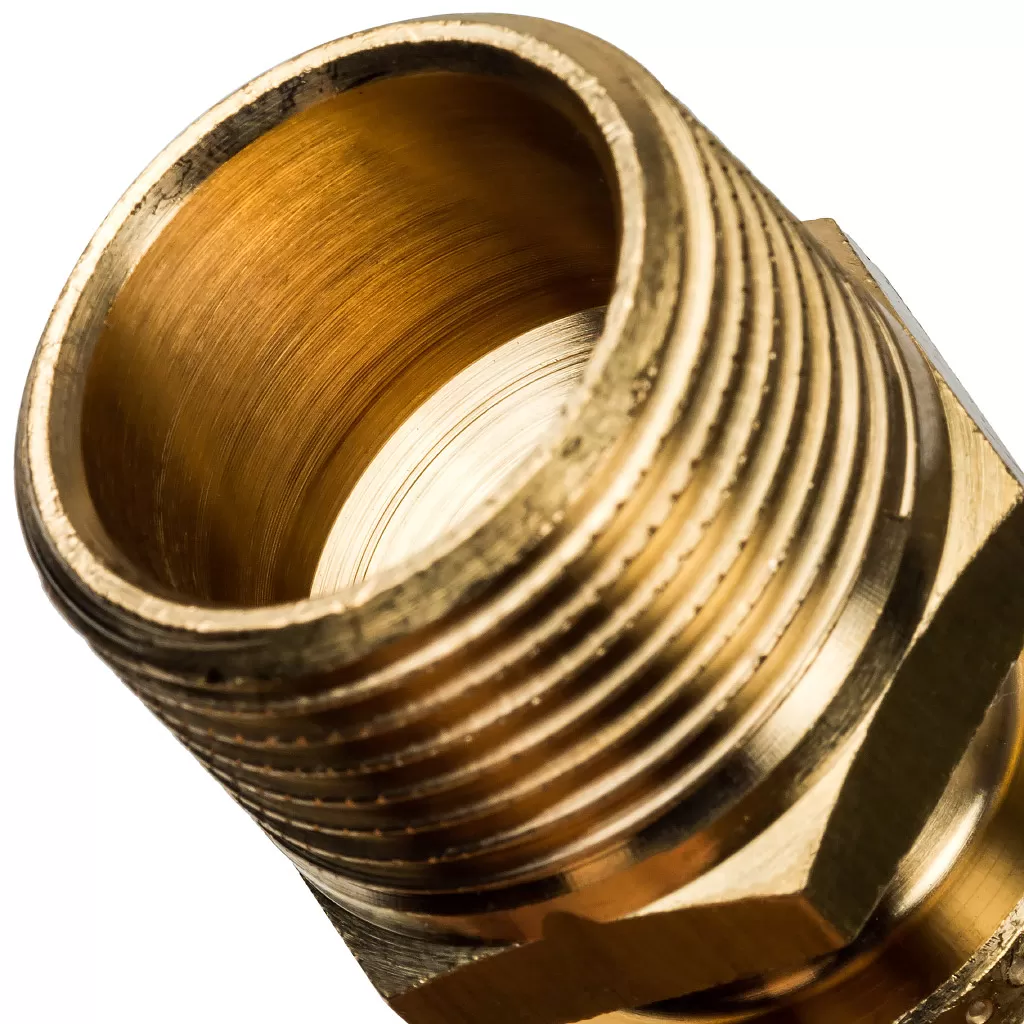

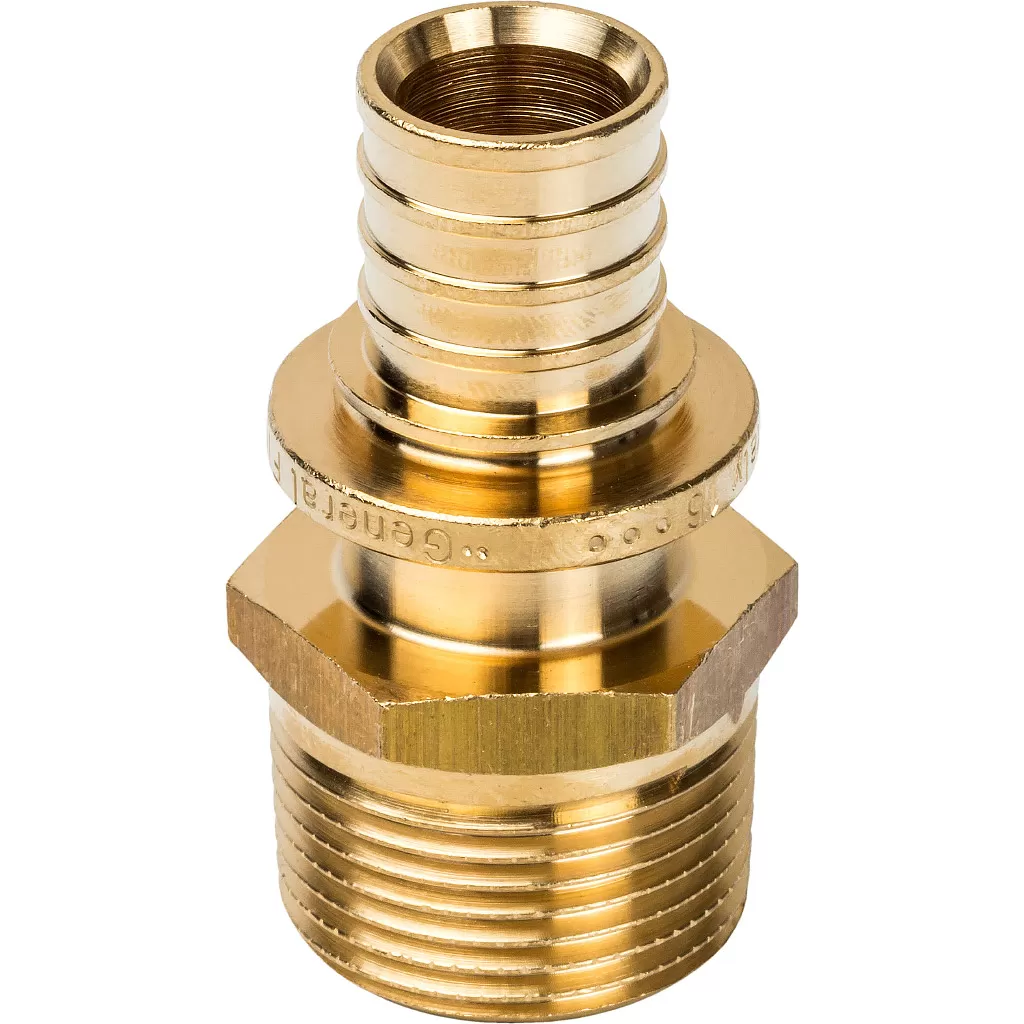

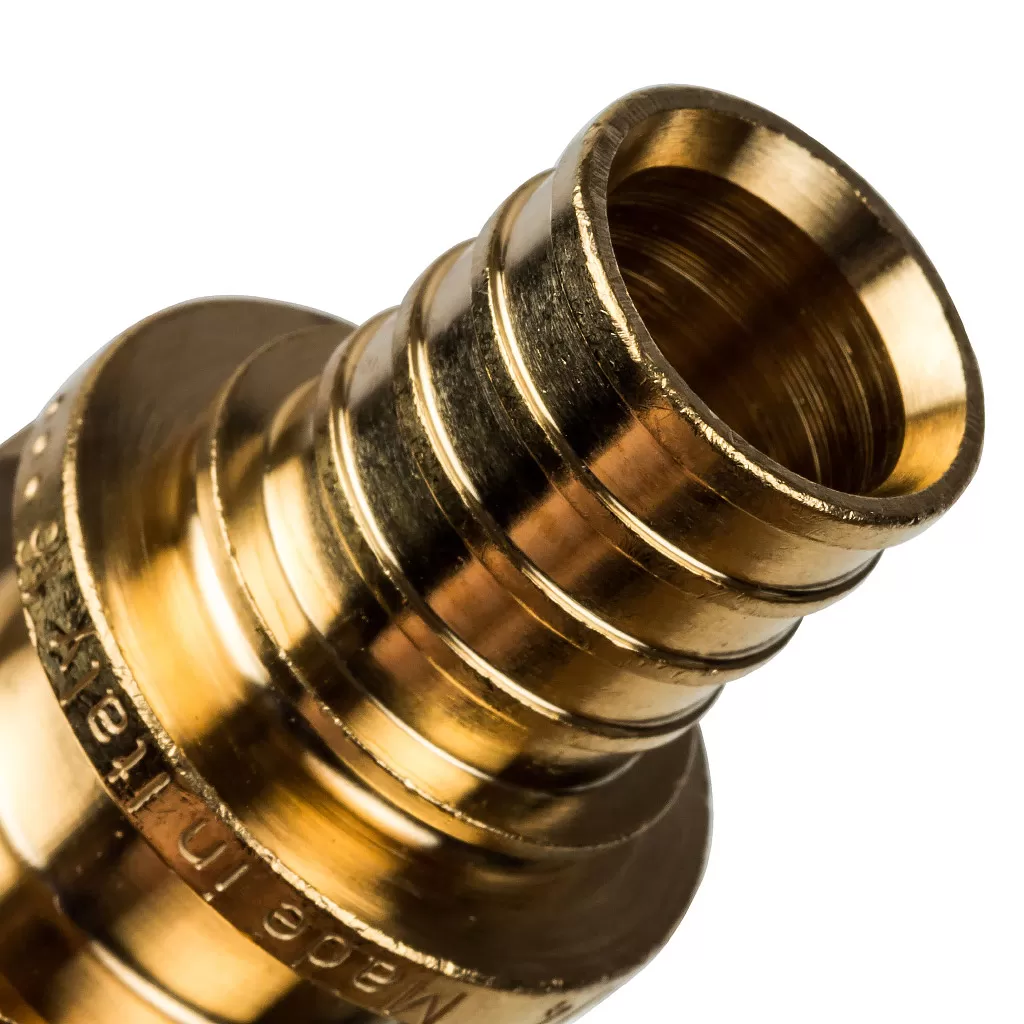

Переходник НР 20x3/4 10 120 латунь SFA-0001-002034 195 р.
Переходник НР 25x1/2 10 120 латунь SFA-0001-002512 202 р.
Переходник НР 25x3/4 10 120 латунь SFA-0001-002534 217 р.
Переходник НР 25x1 10 120 латунь SFA-0001-002510 332 р.
Переходник НР 32x3/4 10 120 латунь SFA-0001-003234 379 р.
Переходник НР 32x1 10 120 латунь SFA-0001-003210 383 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

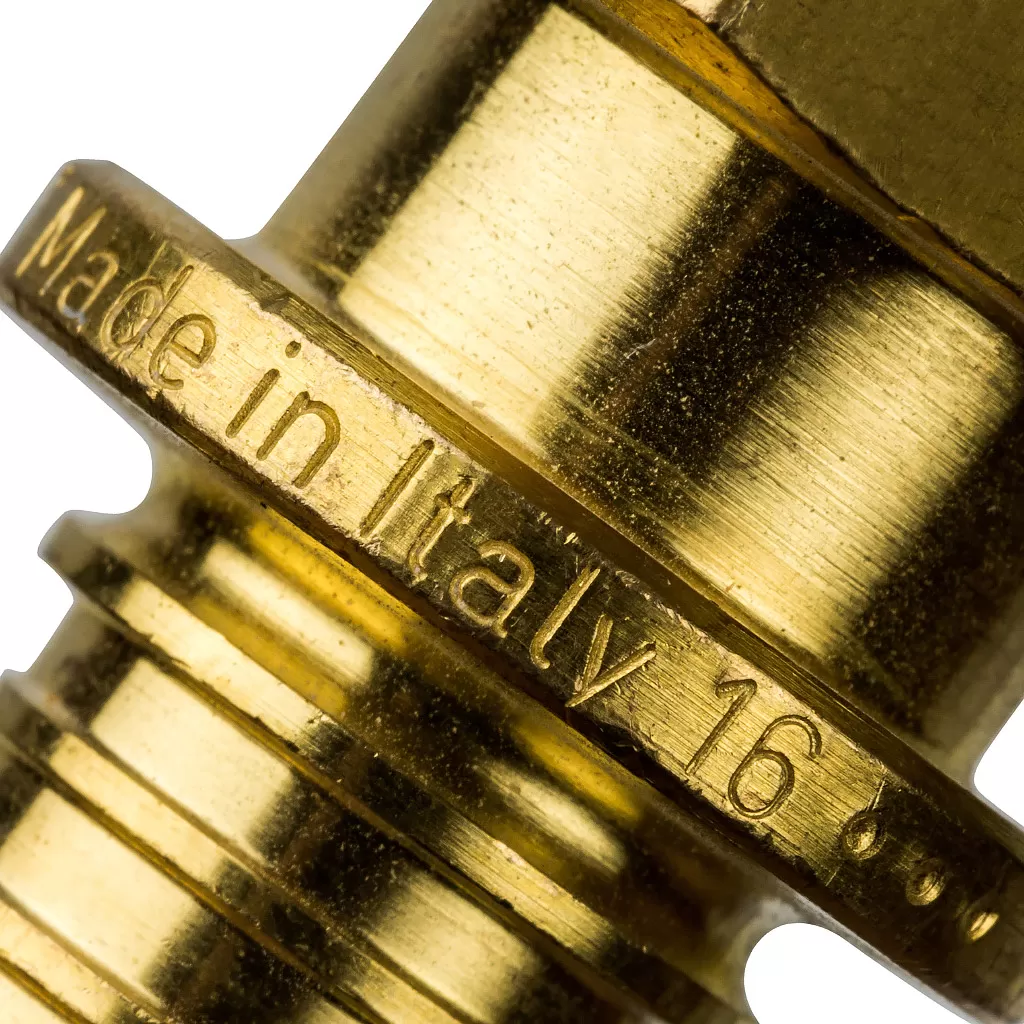

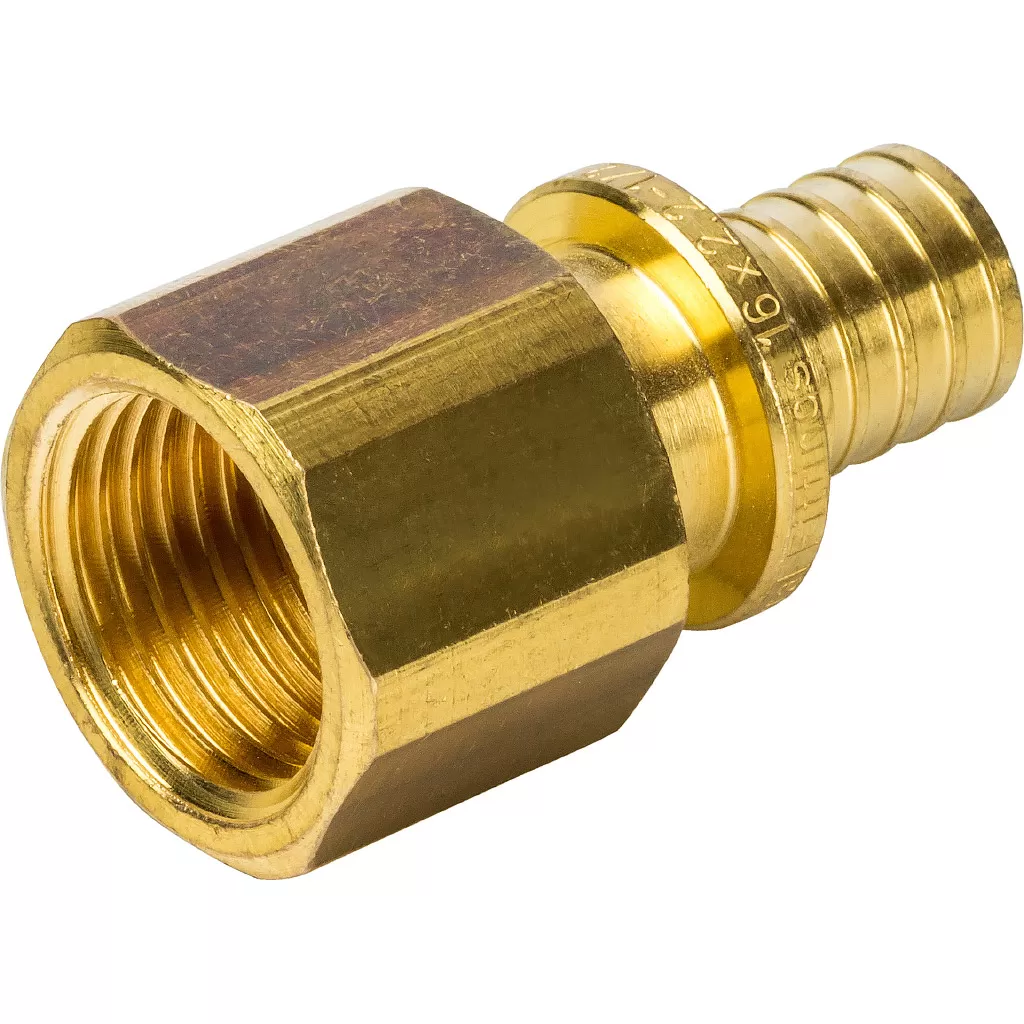

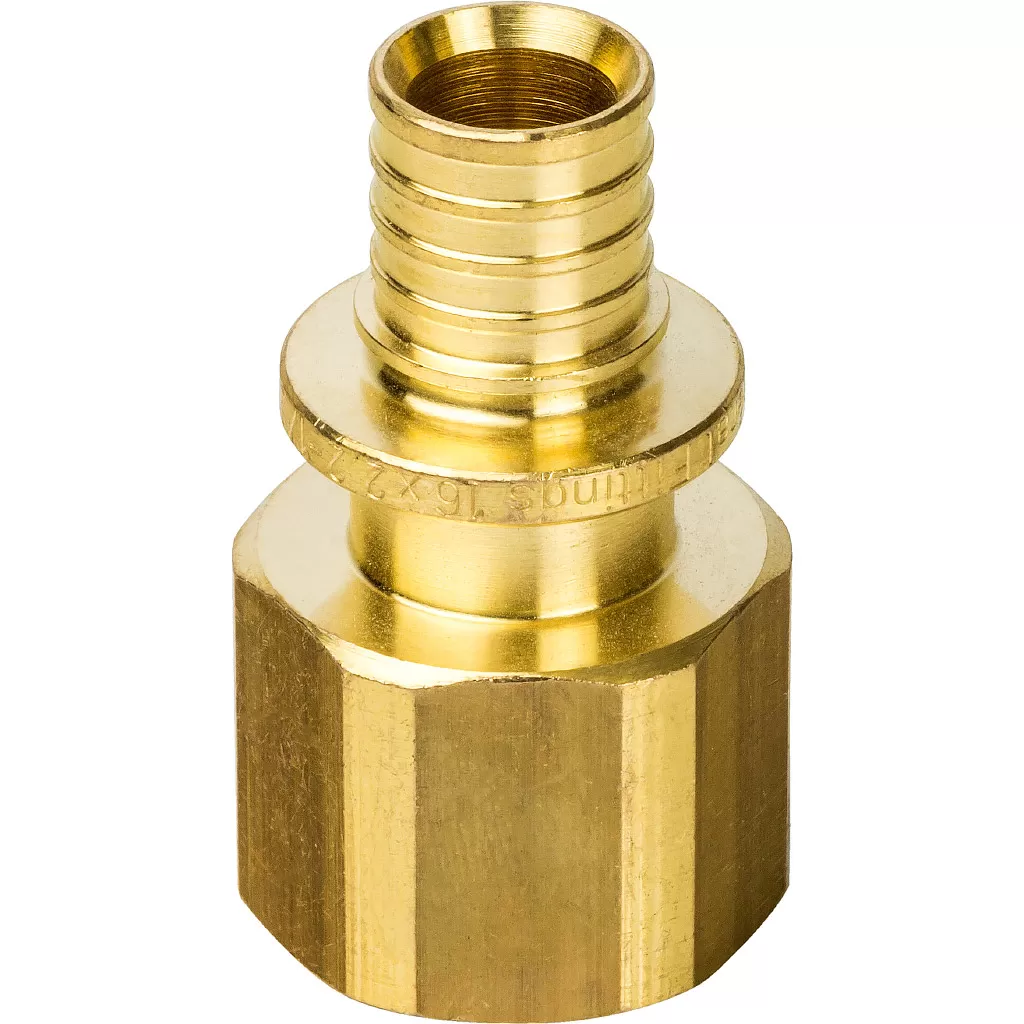

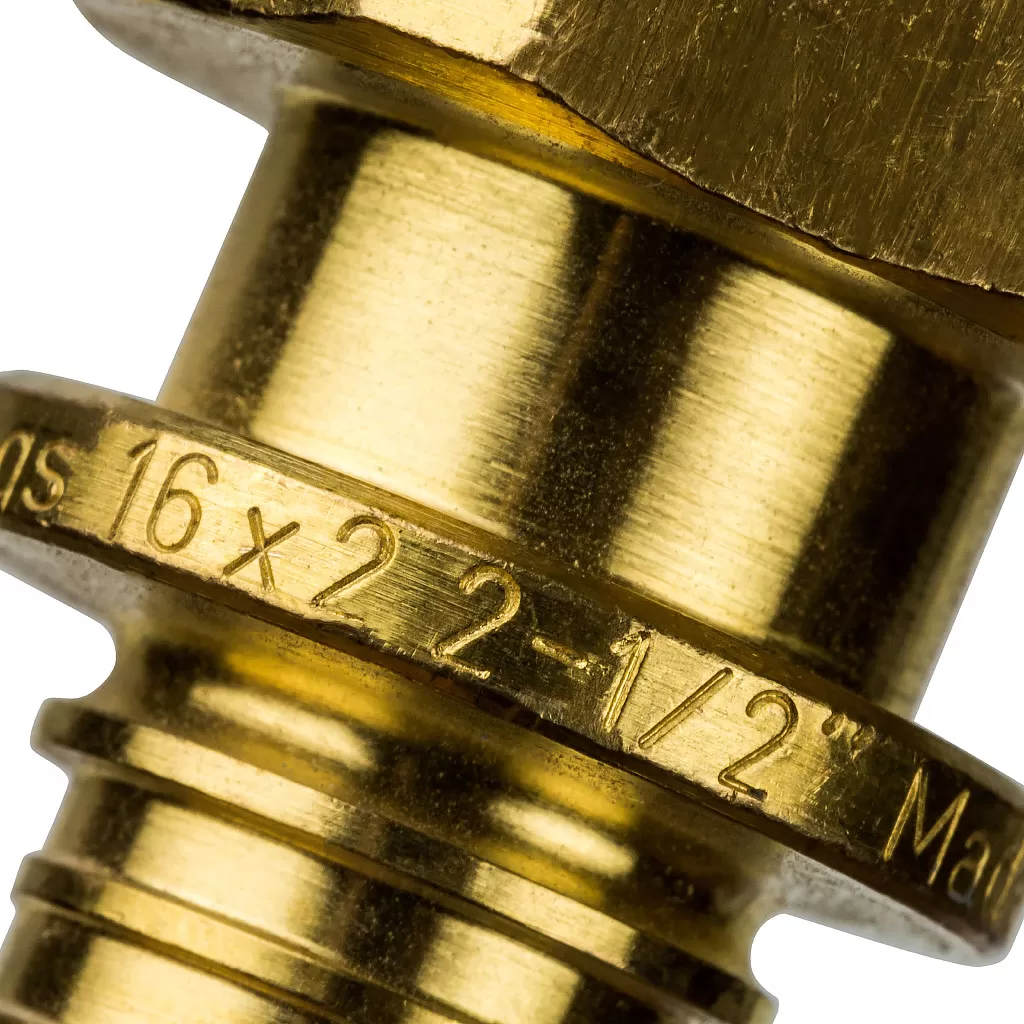

Переходник ВР 16x1/2 10 120 латунь SFA-0002-001612 133 р.
Переходник ВР 16x3/4 10 120 латунь SFA-0002-001634 201 р.
Переходник ВР 20x1/2 10 120 латунь SFA-0002-002012 144 р.

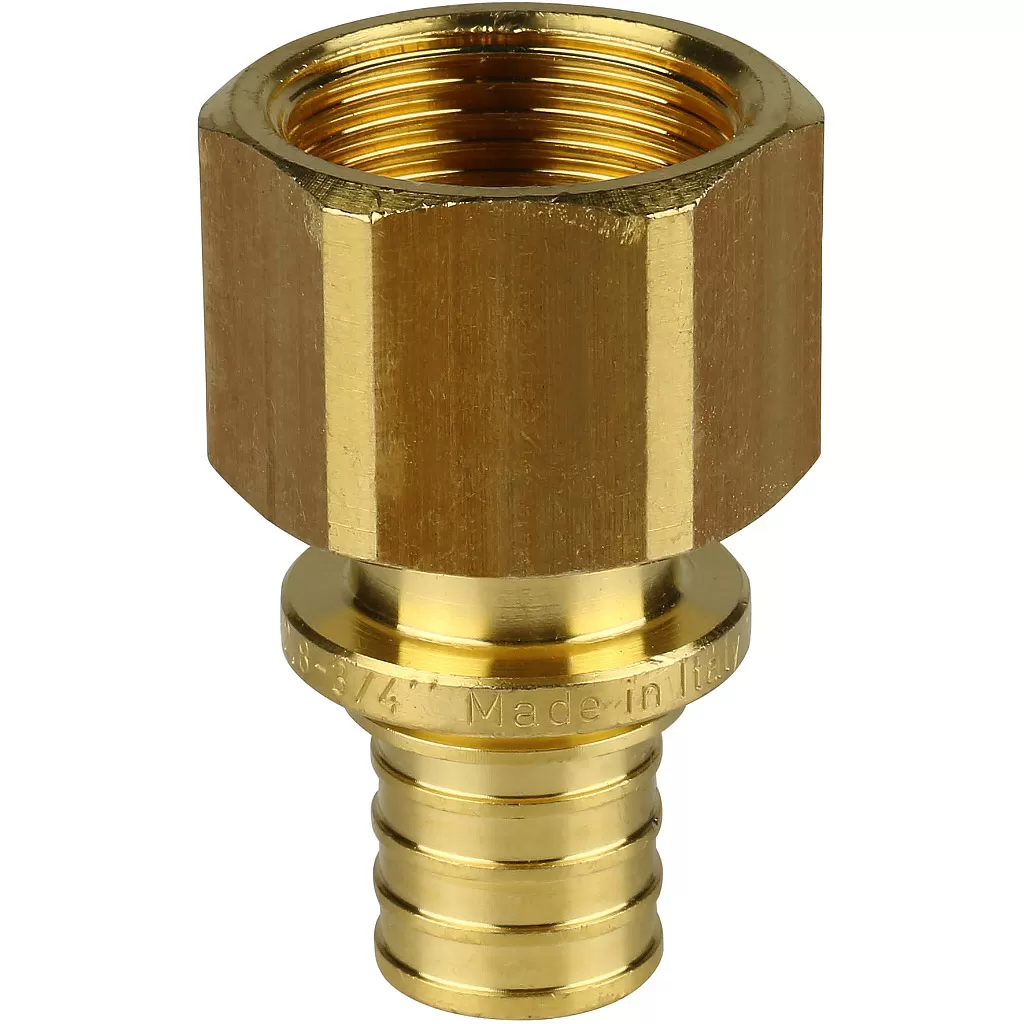

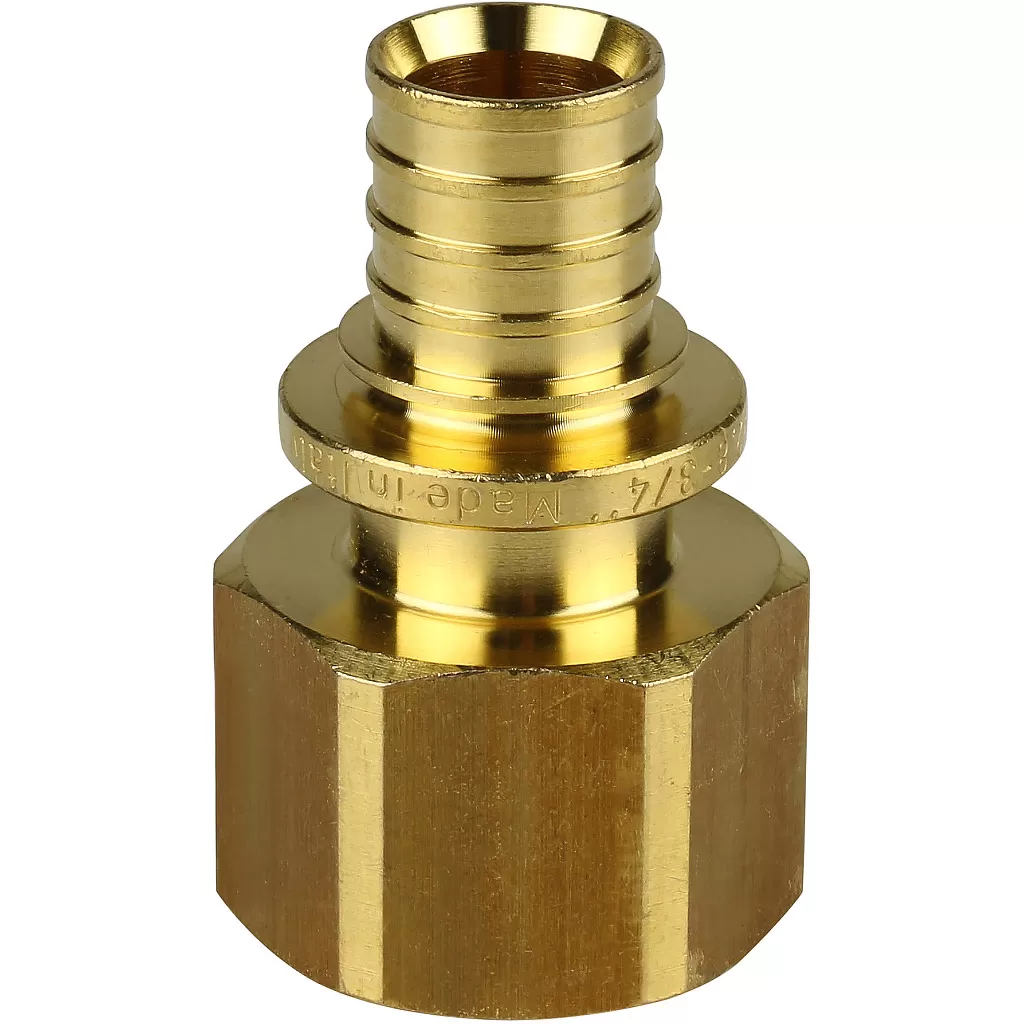

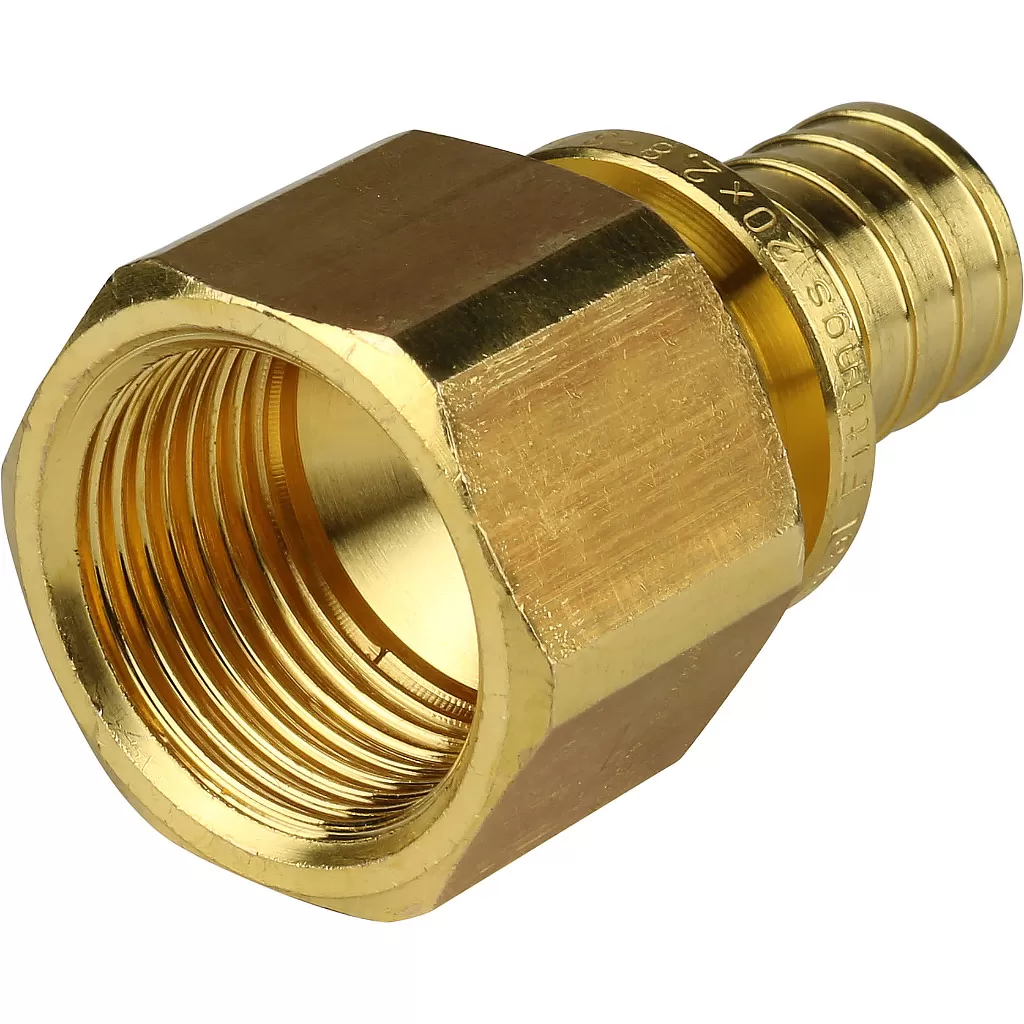

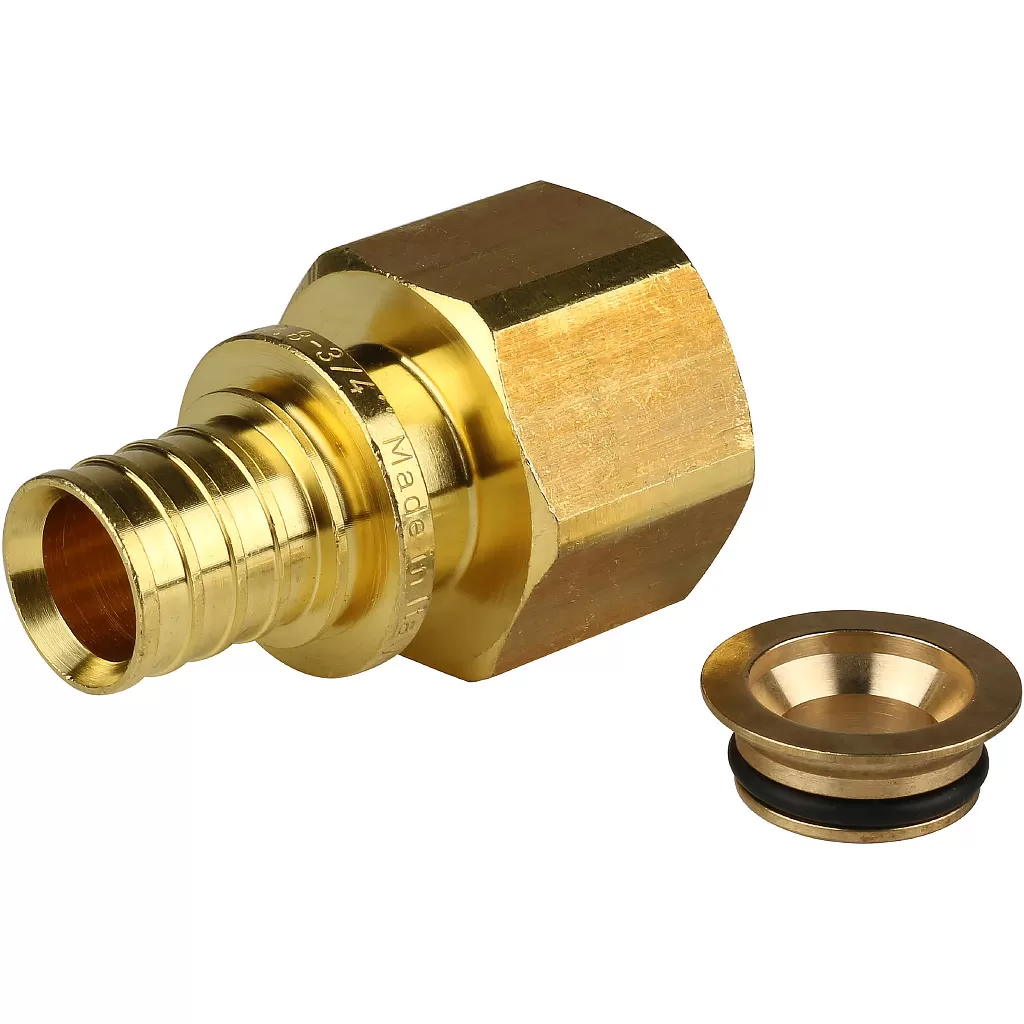

Переходник ВР 20x3/4 10 120 латунь SFA-0002-002034 217 р.
Переходник ВР 25x3/4 10 120 латунь SFA-0002-002534 246 р.
Переходник ВР 32x1 10 120 латунь SFA-0002-003210 422 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Тройник 16 10 120 латунь SFA-0013-000016 203 р.
Тройник 20 10 120 латунь SFA-0013-000020 270 р.
Тройник 25 10 120 латунь SFA-0013-000025 428 р.
Тройник 32 10 120 латунь SFA-0013-000032 769 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Тройник 16x20x16 10 120 латунь SFA-0014-162016 225 р.
Тройник 20x16x16 10 120 латунь SFA-0014-201616 248 р.
Тройник 20x16x20 10 120 латунь SFA-0014-201620 242 р.
Тройник 20x20x16 10 120 латунь SFA-0014-202016 279 р.
Тройник 20x25x20 10 120 латунь SFA-0014-202520 337 р.
Тройник 25x16x16 10 120 латунь SFA-0014-251616 309 р.
Тройник 25x16x20 10 120 латунь SFA-0014-251620 313 р.
Тройник 25x16x25 10 120 латунь SFA-0014-251625 426 р.
Тройник 25x20x16 10 120 латунь SFA-0014-252016 400 р.
Тройник 25x20x20 10 120 латунь SFA-0014-252020 343 р.
Тройник 25x20x25 10 120 латунь SFA-0014-252025 393 р.
Тройник 25x25x16 10 120 латунь SFA-0014-252516 428 р.
Тройник 25x25x20 10 120 латунь SFA-0014-252520 409 р.
Тройник32x20x25 10 120 латунь SFA-0014-322025 647 р.
Тройник 32x16x32 10 120 латунь SFA-0014-321632 618 р.
Тройник 32x20x32 10 120 латунь SFA-0014-322032 623 р.
Тройник 32x25x25 10 120 латунь SFA-0014-322525 675 р.
Тройник 32x25x32 10 120 латунь SFA-0014-322532 684 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Тройник ВР 16x1/2 10 120 латунь SFA-0028-001612 238 р.
Тройник ВР 20x1/2 10 120 латунь SFA-0028-002012 302 р.
Тройник ВР 20x3/4 10 120 латунь SFA-0028-002034 354 р.
Тройник ВР 25x3/4 10 120 латунь SFA-0028-002534 424 р.
Тройник ВР 32x1 10 120 латунь SFA-0028-003210 733 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Угольник 16 10 120 латунь SFA-0007-000016 161 р.
Угольник 20 10 120 латунь SFA-0007-000020 219 р.
Угольник 25 10 120 латунь SFA-0007-000025 372 р.
Угольник 32 10 120 латунь SFA-0007-000032 713 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Угольник НР 16x1/2 10 120 латунь SFA-0005-001612 182 р.
Угольник НР 20x1/2 10 120 латунь SFA-0005-002012 227 р.
Угольник НР 20x3/4 10 120 латунь SFA-0005-002034 287 р.
Угольник НР 25x3/4 10 120 латунь SFA-0005-002534 399 р.
Угольник НР 32x1 10 120 латунь SFA-0005-003210 615 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Угольник ВР 16x1/2 10 120 латунь SFA-0006-001612 183 р.
Угольник ВР 16x3/4 10 120 латунь SFA-0006-001634 337 р.
Угольник ВР 20x1/2 10 120 латунь SFA-0006-002012 232 р.
Угольник ВР 20x3/4 10 120 латунь SFA-0006-002034 345 р.
Угольник ВР 25x3/4 10 120 латунь SFA-0006-002534 396 р.
Угольник ВР 25x1 10 120 латунь SFA-0006-002510 491 р.
Угольник ВР 32x1 10 120 латунь SFA-0006-003210 543 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать

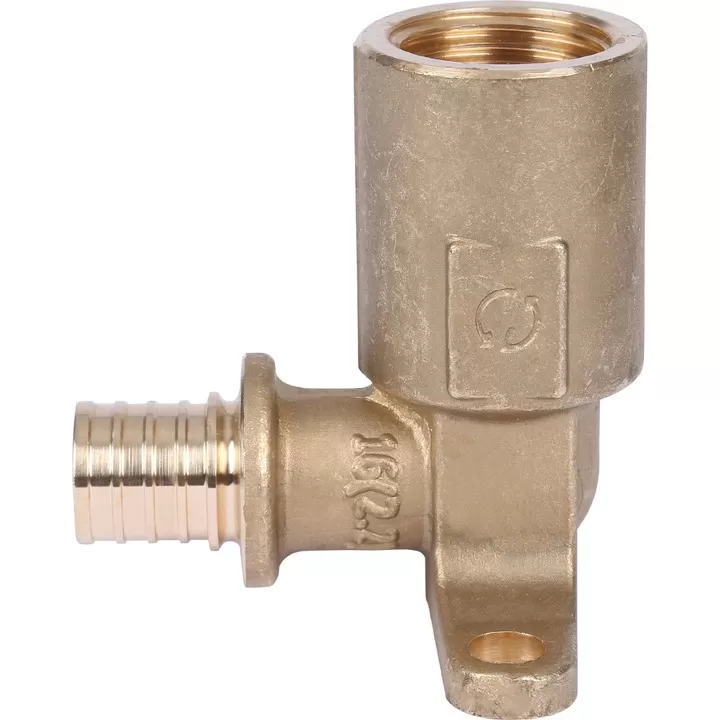

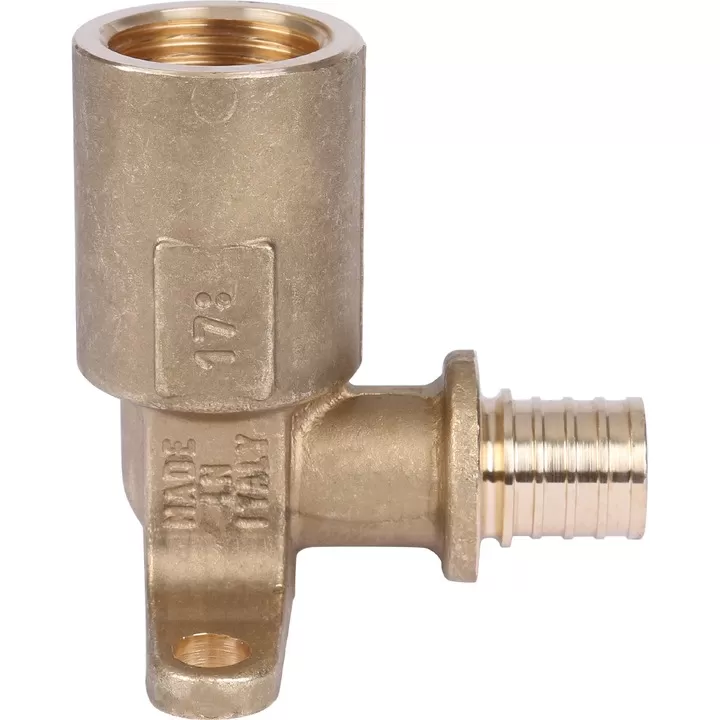

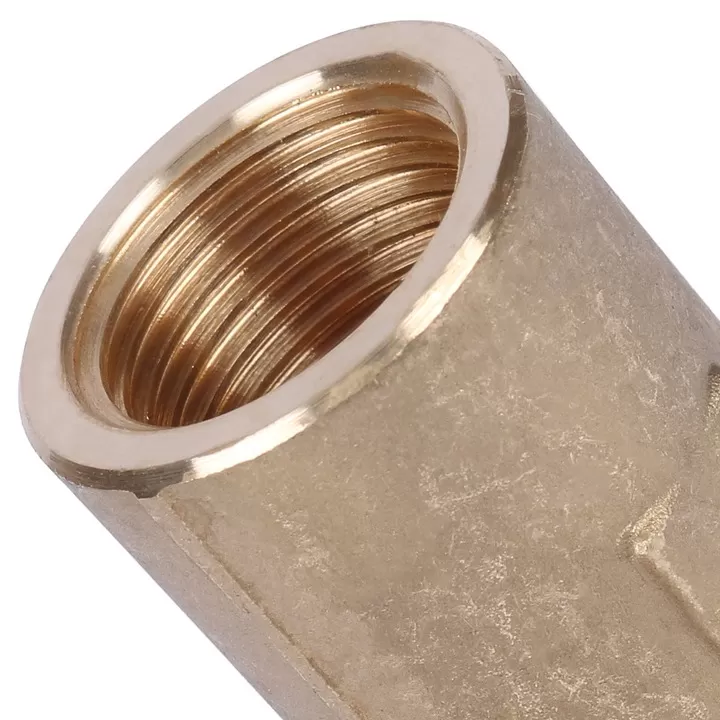

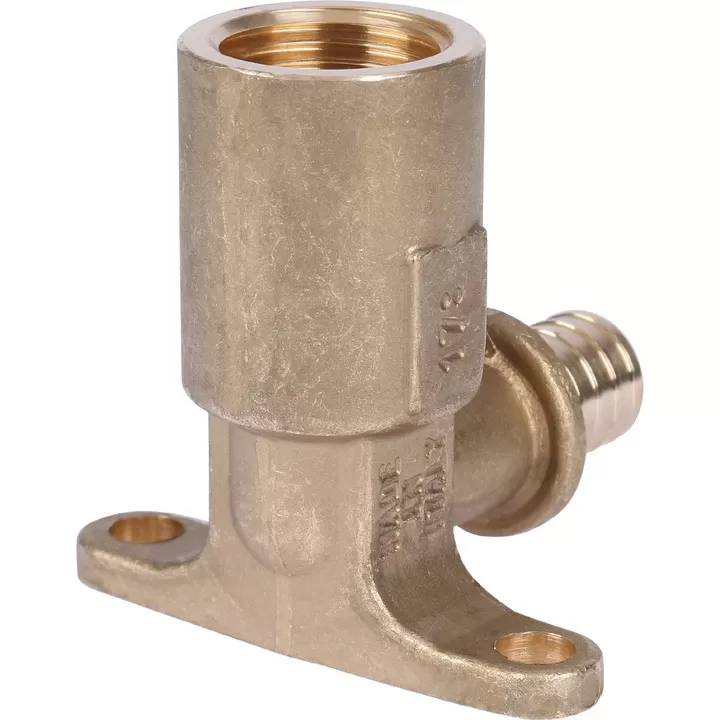

Угольник настенный 16x1/2 10 120 латунь SFA-0009-001612 234 р.
Угольник настенный 20x1/2 10 120 латунь SFA-0009-002012 276 р.
Угольник настенный 20x3/4 10 120 латунь SFA-0009-002034 309 р.
Угольник настенный 25x3/4 10 120 латунь SFA-0009-002534 376 р.
Наименование Макс.рабочее давление,бар Макс.рабочая температура Материал Артикул Цена Заказать
Переходник с накидной гайкой 16x1/2 10 120 латунь SFA-0019-001612 156 р.
Переходник с накидной гайкой 16x3/4 10 120 латунь SFA-0019-001634 193 р.
Переходник с накидной гайкой 20x1/2 10 120 латунь SFA-0019-002012 191 р.
Переходник с накидной гайкой 20x3/4 10 120 латунь SFA-0019-002034 203 р.
Переходник с накидной гайкой 25x3/4 10 120 латунь SFA-0019-002534 251 р.
Переходник с накидной гайкой 25x1 10 120 латунь SFA-0019-002510 336 р.
Переходник с накидной гайкой 32x1 10 120 латунь SFA-0019-003210 451 р.
Универсальный комплект механического инструмента Stout для труб PEX и аксиальных фитингов (16-32)
Производитель: Stout

Универсальный комплект механического инструмента Stout для труб PEX и аксиальных фитингов (16-32)

Наименование Цена Заказать Наличие
Комплект механического инструмента 18030 р. По запросу

Аксиальные латунные фитинги - специальное решение для соединения в систему полиэтиленовых и многослойных металлополимерных труб. Изделия с надвижной гильзой являются удобной и функциональной деталью для создания неразъёмных соединений трубопроводов, подающих питьевую, техническую и горячую воду, теплоноситель систем отопления и т.п.

Благодаря высокой надёжности монтажных узлов, аксиальные фитинги могут применяться в скрытом монтаже, в том числе для прокладки сети в бетонных стяжках.

Конструктивные особенности и принцип формирования соединения

Основными элементами аксиального фитинга являются:

  • Фасонная деталь (корпус) со штуцером, предназначенная для надевания трубы и изготовленная методом горячей штамповки;
  • Фиксирующая (обжимающая) гильза.

Хотя современные производители предлагают не только металлические, но и полиэтиленовые, поливинилфторидные и полисульфоновые фитинги, традиционно наиболее надёжными изделиями считаются соединительные элементы, обе части которых выполнены из латуни с высоким (до 58%) содержанием меди. Особой прочностью отличаются изделия усиленного типа, корпус и концевые бурты которых имеют увеличенную толщину.

Наружная резьба фитингов имеет специальные насечки для улучшенного сцепления с уплотнительными материалами.

Для создания аксиального соединения высокого качества на штуцер фитинга одевается предварительно расширенный (эспандированный) конец полиэтиленовой или металлопластиковой трубы. После этого на место соединения надвигается опрессовочная гильза, плотно прижимающая стенку трубы к штуцеру. При этом труба, обладающая так называемой молекулярной памятью, фактически выполняет уплотнительную функцию.

Для исключения ошибок во время монтажа и недозатяжки сантехнического узла работы выполняются с помощью специального ручного или гидравлического инструмента.

Преимущества соединений на аксиальных фитингах

  • Надёжная герметизация места соединения: благодаря конструктивным особенностям соединительной детали и устойчивости материалов к температурному расширению, протечка в таких монтажных узлах практически исключена, что позволяет замоноличивать систему в бетонную стяжку или стену;
  • Длительный срок эксплуатации: трубопроводные сети, собранные с использованием фитинговых элементов с надвижной опрессовочной гильзой, могут прослужить 50 и более лет;
  • Универсальность: фитинги подходят для труб разных производителей;
  • Быстрое выполнение монтажных работ: простая конструкция изделия и применение специального инструмента позволяют ощутимо сократить сроки устройства отопительных и сантехнических систем.

Требования к системе

Большинство моделей аксиальных фитингов рассчитаны на эксплуатацию в инженерных коммуникациях с температурой рабочей среды от +20°С до +90°С при давлении до 10 бар, хотя на рынке представлены решения для комплектации сетей с другими рабочими параметрами.

Пример монтажа

монтаж аксиальных фитингов
