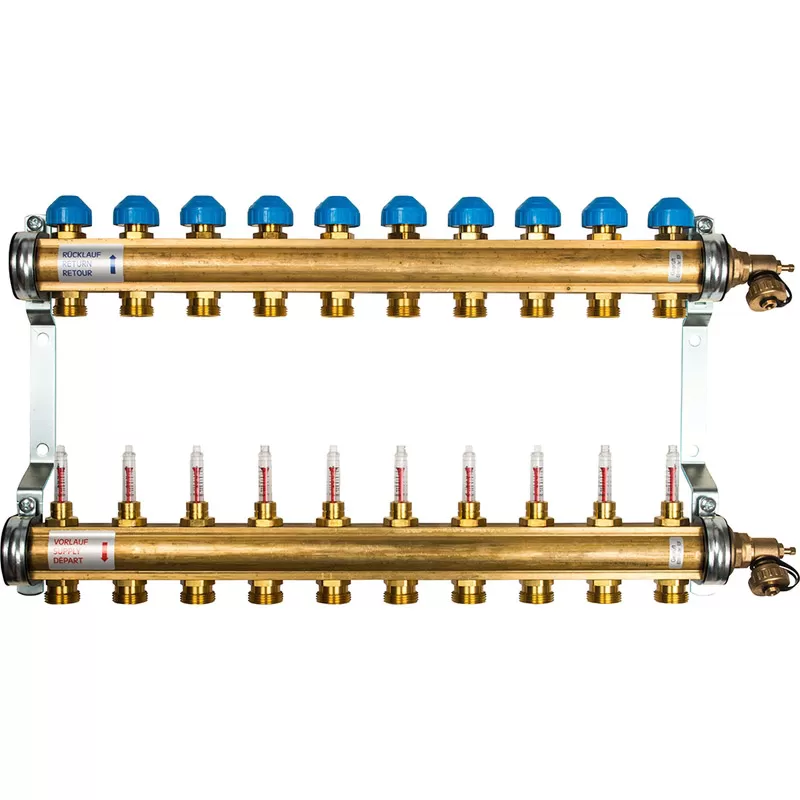

Коллектор с расходомерами Watts HKV/T-10

Основное предназначениние коллектора Watts HKV/T-10 (арт. 20.20.310)  является распределение и регулирование водяных потоков, циркулирующих в кольцах низкотемпературных отопительных систем. Компонентами устройства являются две латунные профилированные трубы, смонтированные на звукоизолирующих консолях, датчики моментального расхода, установленные на подающем трубопроводе, комбинированные балансировочные и термостатические вентили на обратном трубопроводе. Балансировка колец легко выполняется с помощью датчиков подающего трубопровода, которые градуированы в л/мин. Для установки электроприводов термостатические вентили имеют резьбу М30Х1,5. Благодаря наличию плоских уплотнительных колец концевые вентили, которые входят в комплект поставки, можно легко установить с любой стороны устройства. Такие вентили обеспечивают дренаж и выпуск воздуха. Функциональность коллектора и герметичность уплотнений проверена в заводских условиях.

Монтаж Watts HKV/T-10
Благодаря компактному исполнению коллектор просто установить даже при дефиците площади. Для его монтажа используются коллекторные шкафы, глубина которых составляет от 90мм. Предусмотрена возможность установки концевых вентилей, шаровых кранов и подмешивающих модулей (Isotherm, FWR 1") как с правой, так и с левой стороны устройства.

Комплект поставки представлен:

  • Коллектором, имеющим подающий и обратный трубопроводы из латунного профиля. В коллектор интегрированы датчики расхода, балансировочные и термостатические вентили
  • 2 наконечниками для дренажа и развоздушивания
  • 2 редукционными переходами 1 х 1/2", имеющими плоские уплотнительные кольца
  • 4 шурупами с дюбелями для крепления устройства
  • 1 ключиком для настройки вентилей балансировочных
  • Наклейками для обозначения колец


Технические характеристики коллектора с расходомерами Watts HKV/T-10:

Количество отводов Материал Максимальное рабочее давление Максимальная рабочая температура
10 латунь 6 бар 80°С
